맞춤형 배선 하니스
EU Schuko to XT60 SH3.5 Y-Cable
UL10269 EU socket to XT60 cable
16AWG portable power station output cord

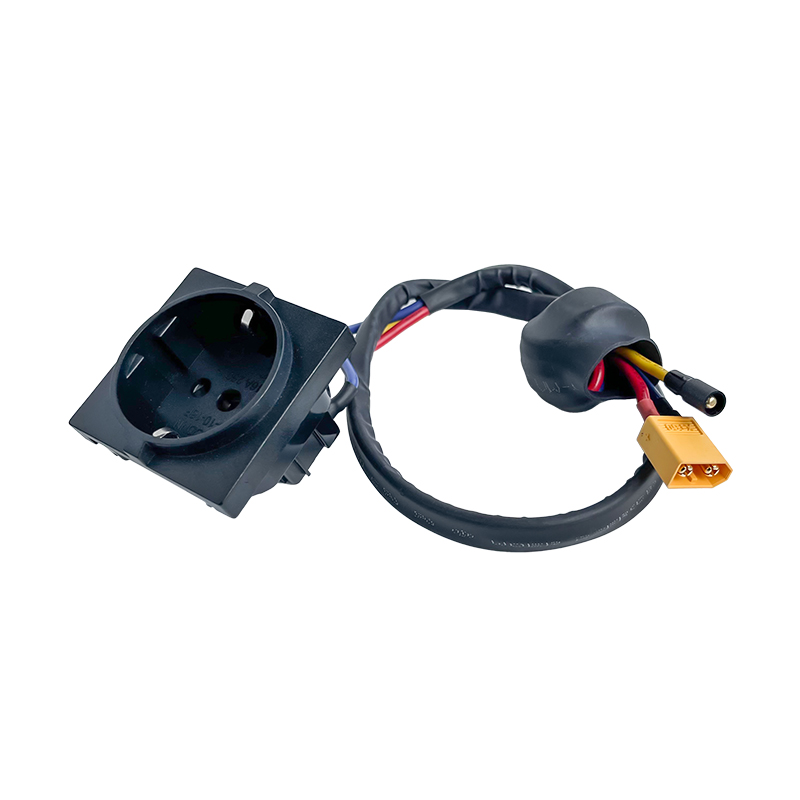

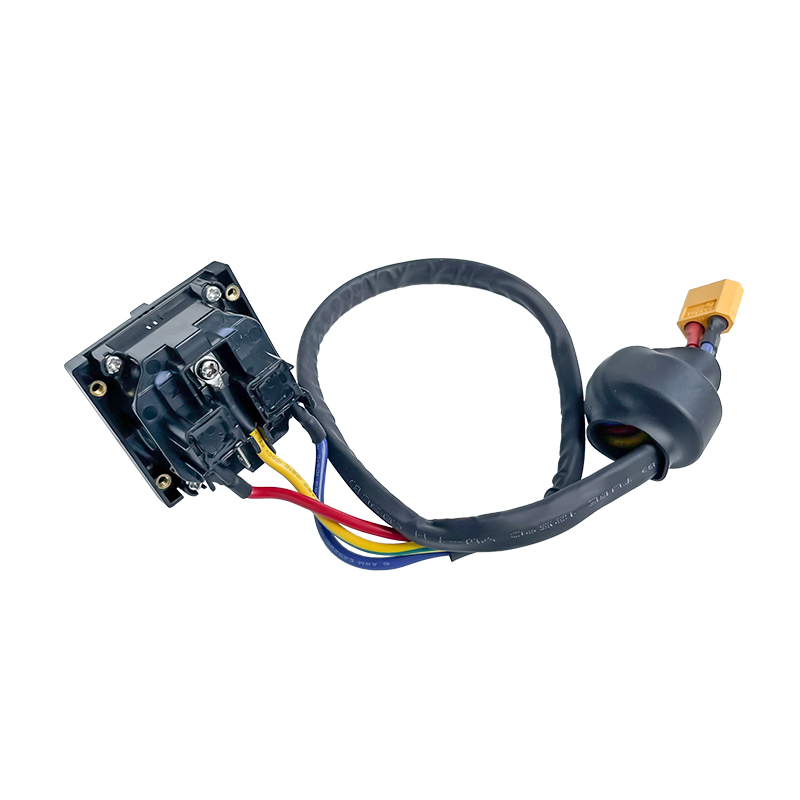

EMI 페라이트 링이 있는 EU Schuko 소켓 - XT60-M 및 SH3.5-M Y-스플리터 케이블

이것 휴대용 전원소 어댑터 케이블 유럽(Schuko) 소켓을 고전류 XT60-M과 보조 SH3.5-M 커넥터로 분리합니다. UL 등급 16AWG 와이어로 제작되었으며, 안정적인 전력 공급을 위해 EMI를 줄이는 페라이트 링이 포함되어 있습니다. 단일 소스로 두 개의 입력에 전원을 공급할 수 있습니다. 길이는 사용자 정의가 가능합니다.

  • 제품 번호 :

    UL10269
  • 지불 :

    Advance Payment
  • 제품 원산지 :

    China
  • 색상 :

    Custom
  • 선적항 :

    According To Customers Wishes
  • 리드타임 :

    15-20 days
  • 가격 :

    FOB Price

EMI 페라이트 링이 있는 EU Schuko 소켓 - XT60-M 및 SH3.5-M Y-스플리터 케이블

이 어댑터 케이블은 단일 유럽(Schuko) 소켓의 전원을 두 개의 별도 출력으로 분배합니다. 주 전원 공급을 위한 XT60 수컷과 보조 기능용 SH3.5 수컷입니다. 이 이중 커넥터 설계는 EU 소켓 XT60 SH3.5 스플리터에 적합 하나의 공급원에서 다양한 전력 유형을 필요로 하는 휴대용 발전소나 배터리 팩과 같은 통합 시스템의 경우.

UL10269 16AWG 규격의 전선을 사용하여 규정 준수 및 안전을 보장합니다. 페라이트 마그네틱 링이 포함되어 있어 전자파 간섭(EMI)을 억제하여 민감한 전자 기기를 보호합니다. 전체 케이블 길이는 고객의 특정 요구 사항에 맞춰 제작됩니다.


명세서

매개변수 범주사양 항목세부
일반 사양제품명소켓 어댑터 Y-케이블 하네스
모델 번호SAC-EU-XTSH-16AWG(맞춤형)
주요 응용 분야휴대용 발전소, 배터리 팩, 제어 전원 공급 장치, DC 충전기
입력 사양커넥터 유형유럽(EU) 슈코 소켓
기준중앙유럽 7/3
성별여성
소켓 정격250V / 16A
출력 사양구성1-2 분할(Y-구성)
출력 1(전력)XT60
출력 1 성별남성
출력 2(보조)SH 3.5mm 피치 커넥터
출력 2 성별남성
케이블 사양와이어 표준UL10269
와이어 게이지16AWG
도체 재료주석 도금 구리
핵심 색상빨간색, 파란색, 노란색/녹색
조립 성능정격 전압600V 직류
정격 전류약 13A(연속, 와이어 게이지에 따라 제한됨)
작동 온도최대 105°C(221°F)
EMI 억제페라이트 자석 링(29x13.8x19mm), 3회전
규정 준수 및 맞춤화규정 준수UL 인증(와이어), RoHS
케이블 길이표준: 450mm; 요청 시 사용자 정의 가능
커넥터 옵션대량 주문 시 다른 출력 커넥터도 사용 가능합니다.


주요 특징:

  • 듀얼 출력 설계: 단일 유럽 소켓 입력에서 고전류 XT60 커넥터 1개와 보조 SH3.5 커넥터 1개를 제공합니다.
  • UL 인증 16AWG 와이어: 안전성, 열 성능, 내구성을 위해 UL10269 인증 와이어로 제작되었습니다.
  • 통합 EMI 억제: 고주파 전자파 간섭을 줄여 안정적인 전력 공급을 위한 페라이트 자기 링이 포함되어 있습니다.
  • 사용자 정의 길이: 전체 케이블 길이는 다양한 장비 레이아웃과 배선 경로에 대한 특정 요구 사항에 맞게 제조될 수 있습니다.

Custom 16AWG XT60 adapter wire harness

응용 프로그램:

  • 휴대용 전원 스테이션: 드론 충전기 및 냉각 팬과 같이 XT60과 SH3.5 입력이 모두 필요한 장치를 연결하고 전원을 공급합니다.
  • 배터리 충전 시스템: EU 소켓을 통해 배터리와 BMS 또는 디스플레이와 같은 보조 구성 요소에 전력을 출력하는 충전기용입니다.
  • 전자 프로토타입 제작 및 테스트 벤치: 워크벤치의 표준 콘센트에서 사용자 정의 프로젝트나 테스트 대상 장치(DUT)에 전원을 공급합니다.
  • 맞춤형 전원 공급 장치: 여러 DC 커넥터 유형을 지원해야 하는 맞춤형 전원 장치용 출력 케이블입니다.
  • 경량 전기 자동차(LEV) 충전: 전자 자전거, 스쿠터 또는 기타 소형 전기 자동차를 위한 특수 충전소 또는 어댑터에서 충전합니다.

왜 우리를 선택해야 할까요?
선전 스마트 커넥션 테크놀로지 유한회사 w2008년에 설립되어 다양한 전기 제품용 배선 하네스의 연구개발, 생산, 가공 및 판매를 통합했습니다. 당사는 전문적인 과학기술 연구개발팀, 선진적인 생산 및 검사장비, 현대적인 기업경영, 엄격한 품질보증체계를 갖추고 있습니다. 이 회사의 제품은 UL 안전 인증을 통과했으며 휴대용 에너지 저장 전원 공급 장치, 가정용 에너지 저장 전원 공급 장치, 산업 및 상업용 에너지 저장 전원 공급 장치, 리튬 배터리, 청소 로봇용 산업용 제어 상자 등 다양한 전기 제품에 널리 사용됩니다.


Shenzhen Smart Connection Technology Co., Ltd.

애프터 서비스:

  • 온라인 기술 지원 서비스가 제공됩니다.
  • OEM 가능.
  • 테스트 보고서와 인증을 받은 당사 제품
  • 당사 제품은 3년 보증이 적용됩니다.


포장 및 배송:

자주 묻는 질문:

1. 배선 하네스의 맞춤 제작이 가능합니까?

네, 다양한 용도의 요구 사항을 충족하기 위해 요청에 따라 맞춤형 색상 및 길이 옵션을 제공합니다.

2. 관련 안전 및 인증 기준을 준수합니까?

네, 당사의 배선 하네스는 UL, CE 등 산업 표준을 준수하며 엄격한 안전 인증을 통과했습니다.

3. 이 하네스에 대한 기술적 세부 사항과 사용자 정의 옵션에 대한 자세한 정보는 어떻게 얻을 수 있나요?

기술 세부 사항, 맞춤형 옵션 및 견적에 대한 자세한 내용은 당사 영업팀에 문의하세요.
