신에너지 시스템용 CAT5e 차폐형 외부 통신 병렬 케이블

이것 외부 통신 병렬 케이블 이 제품은 신에너지 응용 분야에서 신호 간섭 및 환경적 문제를 해결하도록 설계되었습니다. 핵심 부품으로는 고순도 주석 도금 구리로 제작된 CAT.5E 4P*26AWG 차폐선을 사용하여 직류 저항을 크게 줄이고 전류 전달 용량을 최적화했습니다. 전송 중 에너지 손실을 최소화함으로써 병렬 장치 간의 고효율 통신을 보장합니다.

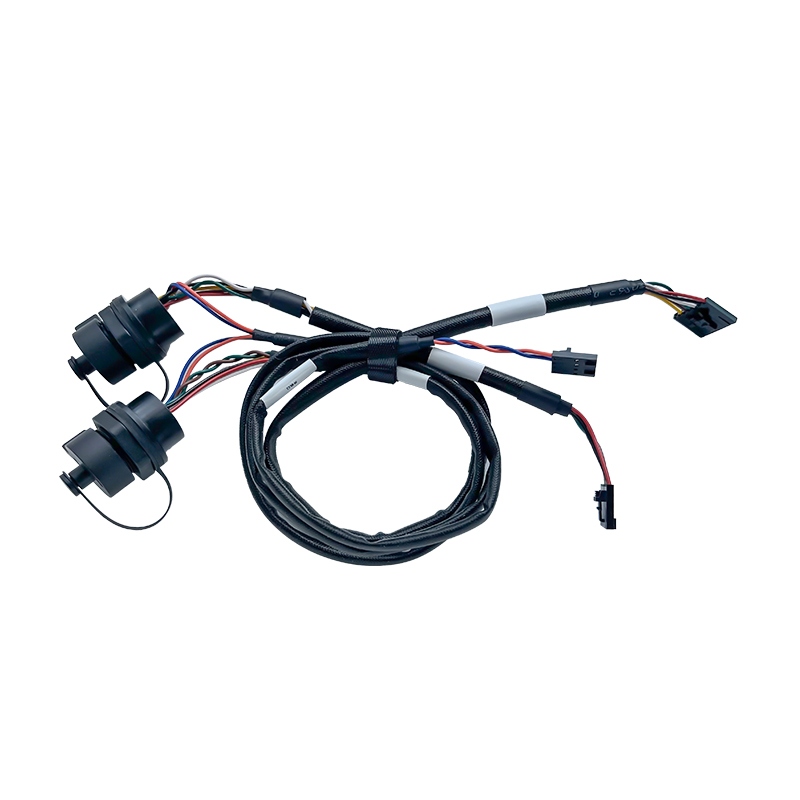

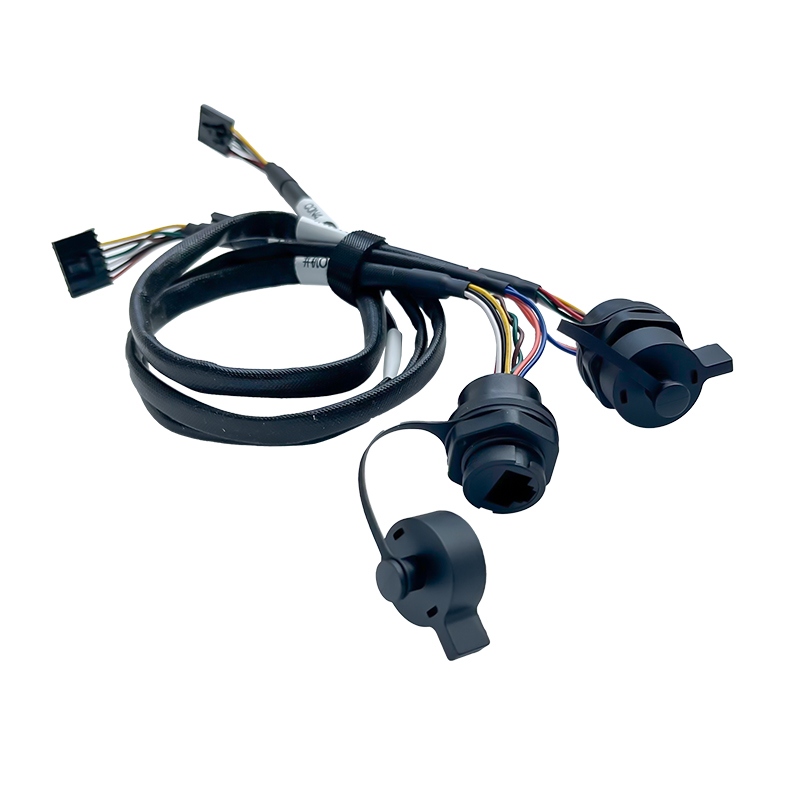

이 하네스는 한쪽 끝에는 정밀 WCON 산업용 커넥터가, 다른 쪽 끝에는 안전한 나사 잠금 장치와 먼지 덮개가 있는 RUV Connet RJ45 M20.5 방수 인터페이스가 장착되어 있습니다. 이러한 설계는 연속 작동 중에도 일관된 성능과 효과적인 열 방출을 보장합니다.

주요 특징 및 장점

• 고음질 전송: 고순도 주석 도금 구리 도체를 사용하여 초저 DC 저항을 구현함으로써 신호 무결성을 극대화하고 데이터 전송 중 에너지 손실을 줄입니다.
• 강력한 EMI 보호 기능: CAT.5E 차폐 설계는 전자기 간섭을 효과적으로 차단하여 고전압 인버터 및 배터리 환경에서 안정적인 통신에 필수적입니다.
• IP67 방수 성능으로 뛰어난 신뢰성 확보: RUV Connet RJ45 M20.5 커넥터와 보호 먼지 덮개가 장착되어 있어 실외 또는 습한 산업 환경에서 방수 기능을 보장합니다.
• 최적화된 열 성능: 과학적인 전선 굵기 선정과 정밀한 압착 제어를 통해 온도 상승을 최소화하여 시간이 지나도 성능 저하가 발생하지 않도록 보장합니다.
• 완전 맞춤 설정 가능: 특정 BMS 또는 인버터 인터페이스 정의에 맞춰 사용자 지정 길이(표준 길이: 530/250/70mm) 및 핀 구성으로 제공됩니다.

케이블 구조 및 전기 사양

• 케이블 규격: CAT.5E, 4쌍 × 26 AWG.
• 차폐: EMI/RFI를 차단하기 위한 STP(차폐 트위스트 페어) 케이블 사용.
• 도체: 고순도 주석 도금 구리(낮은 임피던스에 최적화됨).
• 재킷: 자외선, 풍화 작용 및 마모에 강한 산업용 소재.
• 성능: 엄격하게 제어된 신호 손실로 지속적인 부하를 견딜 수 있도록 설계되었습니다.

커넥터 구성

끝단 A: 장치 내부 (PCB/BMS 연결부)

• 커넥터: WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
• 기능: 내부 모듈 통합을 위한 정밀 보드-와이어 연결.

B단: 패널/외부측 (네트워크/병렬 장치 연결용)

• 커넥터: RUV Connet RJ45 M20.5
• 유형: 방수 먼지 덮개가 있는 패널 장착형 콘센트.
• 특징: 진동으로 인한 분리를 방지하는 안전한 나사 잠금 설계.

(참고: 커넥터 조합은 특정 프로젝트 BOM에 맞춰 사용자 지정할 수 있습니다.)

일반적인 적용 사례

• 에너지 저장 시스템(ESS): 배터리 팩 간의 병렬 통신.
• 태양광 인버터: 태양광 발전 변환 시스템(PCS)용 데이터 연결.
• 전기차 인프라: 충전소 내부 네트워크.
• 산업 자동화: IP67 보호 등급이 요구되는 옥외 제어 캐비닛.


명세서

왜 저희를 선택해야 할까요?
심천 스마트 커넥션 테크놀로지 유한회사w2008년에 설립된 이 회사는 다양한 전기 제품용 배선 하네스의 연구 개발, 생산, 가공 및 판매를 통합하고 있습니다. 당사는 전문적인 과학 기술 연구 개발팀, 첨단 생산 및 검사 장비, 현대적인 기업 경영 시스템, 그리고 엄격한 품질 보증 시스템을 갖추고 있습니다. 이 회사의 제품은 UL 안전 인증을 통과했으며 휴대용 에너지 저장 장치, 가정용 에너지 저장 장치, 산업 및 상업용 에너지 저장 장치, 리튬 배터리, 청소 로봇용 산업용 제어 박스 등 다양한 전기 제품에 널리 사용되고 있습니다.

판매 후 서비스:

• 온라인 기술 지원 서비스를 제공합니다.
• OEM 주문 가능합니다.
• 당사 제품은 시험 성적서 및 인증서를 보유하고 있습니다.
• 저희 제품은 3년 품질 보증을 제공합니다.

포장 및 배송:

자주 묻는 질문

1. 이 케이블은 무엇에 사용되나요?

이 케이블은 에너지 저장 시스템, 태양광 인버터, 전기차 충전기 및 산업 제어 장비와 같은 신에너지 장치 간의 통신 및 병렬 제어에 사용됩니다.

2. 이것은 표준 CAT5e 이더넷 케이블입니까?

아니요. 이 제품은 신에너지 분야에 특화된 산업용 CAT5e 차폐 케이블 어셈블리로, 맞춤형 길이, 산업용 커넥터, 그리고 지속적인 작동을 위한 향상된 신뢰성을 특징으로 합니다.

3. 케이블 길이와 커넥터를 맞춤 제작할 수 있습니까?

예. 케이블 길이, 커넥터 종류 및 커넥터 조합은 고객의 적용 분야 요구 사항, 도면 또는 샘플에 따라 맞춤 제작할 수 있습니다.

4. 이 케이블은 왜 차폐와 주석 도금된 구리 도체를 사용합니까?

차폐 구조는 전자기 간섭을 줄이는 데 도움이 되며, 주석 도금된 구리 도체는 낮은 저항, 내식성 및 안정적인 장기 전기 성능을 제공합니다.

5. 이 제품은 누구에게 적합합니까?

본 제품은 안정적인 통신 케이블 솔루션이 필요한 신에너지 장비 제조업체, 시스템 통합업체, 전기차 충전기 제조업체 및 OEM/ODM 파트너에게 적합합니다.
