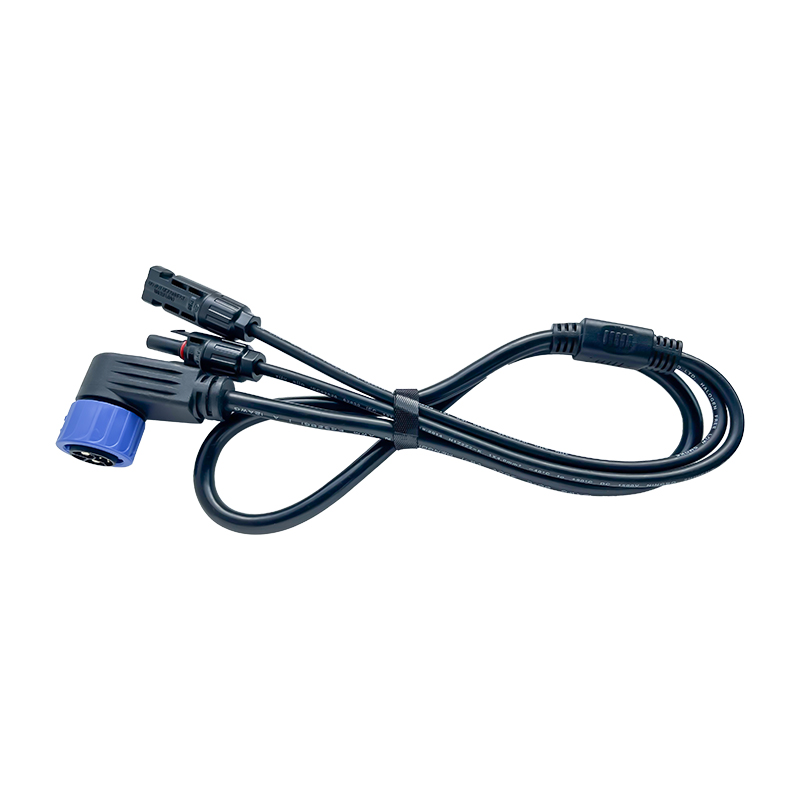

M23 8핀 90° 엘보우-MC4 태양광 PV 병렬 케이블 어셈블리 (신에너지 배선 하네스용)

당사의 고성능 솔루션으로 태양광 및 신재생 에너지 시스템을 최적화하십시오. M23 엘보우 평행 케이블신에너지 분야를 위해 특별히 설계된 이 배선 하네스는 견고한 M23 8핀 셀프록킹 수형 커넥터(90° 직각)를 특징으로 하며, 표준 MC4 수형 및 암형 커넥터로 분리됩니다. 고순도 주석 도금 도체를 사용하여 인버터 및 에너지 저장 장치에 낮은 저항과 안정적인 전력 전송을 보장합니다.

주요 특징 및 장점

• • 고효율 변속기: 고순도 주석 도금 도체와 정밀 제조 공정을 활용하여 제작된 이 케이블은 낮은 직류 저항을 구현함으로써 전송 중 에너지 손실을 최소화하고 시스템 효율을 극대화합니다.
  • 최적화된 열 성능: 과학적인 전선 굵기 선정과 첨단 방열 설계 덕분에 이 하네스는 지속적인 고전류 작동 중에도 온도 상승을 제어하여 시간이 지남에 따른 성능 저하를 방지합니다.
  • 안전하고 유연한 연결: M23-8 잠금 핀 수형(90°) 커넥터를 사용하여 안전하고 자체 잠금 방식의 진동 방지 연결을 제공하며, 엘보우 디자인으로 좁은 공간에 적합합니다.
  • 산업 표준 호환성: 끝부분은 MC4 수/암 커넥터가 장착된 4mm² 태양광 PV 케이블로 분리되어 표준 태양광 모듈 및 인버터와의 원활한 통합을 보장합니다.
  • 맞춤형 디자인: 표준 길이는 720mm이지만, 설치 환경의 특정 요구 사항에 맞춰 맞춤형 길이로 제작해 드립니다.

케이블 구조 및 전기 사양

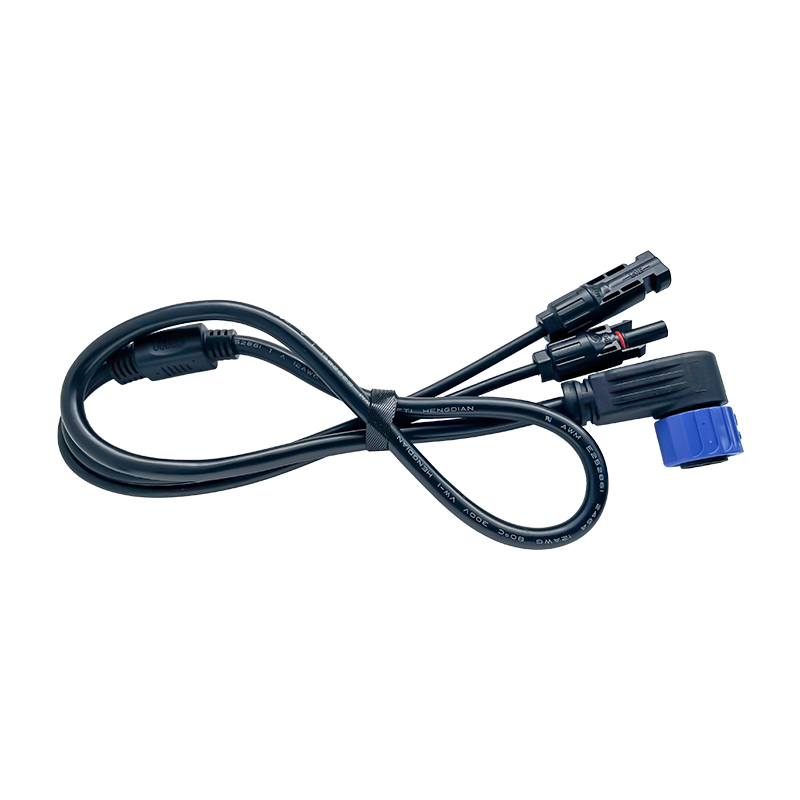

• • 메인 케이블: UL2464 12 AWG (2심) 적색/흑색 전선. 견고한 외피는 뛰어난 보호 기능과 내구성을 제공합니다.
  • 분할 케이블: 전문가용 4mm² 태양광 PV 케이블로, 옥외 노출 및 고전압 태양광 발전 환경에 적합하게 설계되었습니다.
  • 도체 재질: 전도성과 내식성을 향상시키기 위해 고순도 주석 도금 구리를 사용했습니다.

커넥터 구성

• A단(입력/장치 측):

  • 유형: M23 원형 커넥터.

  • 구성: 8핀 / 수형 플러그.

  • 방향: 공간 절약형 설치를 위한 90° 직각 엘보우.

  • 잠금 장치: 안전한 결합을 위한 자체 잠금 핀.

• B단(출력/태양광 측):

  • 유형: MC4 태양광 커넥터.

  • 구성: 수컷 단자 1개 + 암컷 단자 1개 (분할 출력).

일반적인 적용 사례

• 새로운 에너지 배선 하네스.

• 태양광 인버터 AC/DC 연결.

• 태양광(PV) 에너지 저장 시스템.

• 병렬 신호/전력 분배가 필요한 산업 자동화.


명세서

왜 저희를 선택해야 할까요?
심천 스마트 커넥션 테크놀로지 유한회사w2008년에 설립된 이 회사는 다양한 전기 제품용 배선 하네스의 연구 개발, 생산, 가공 및 판매를 통합하고 있습니다. 당사는 전문적인 과학 기술 연구 개발팀, 첨단 생산 및 검사 장비, 현대적인 기업 경영 시스템, 그리고 엄격한 품질 보증 시스템을 갖추고 있습니다. 이 회사의 제품은 UL 안전 인증을 통과했으며 휴대용 에너지 저장 장치, 가정용 에너지 저장 장치, 산업 및 상업용 에너지 저장 장치, 리튬 배터리, 청소 로봇용 산업용 제어 박스 등 다양한 전기 제품에 널리 사용되고 있습니다.

판매 후 서비스:

• 온라인 기술 지원 서비스를 제공합니다.
• OEM 주문 가능합니다.
• 당사 제품은 시험 성적서 및 인증서를 보유하고 있습니다.
• 저희 제품은 3년 품질 보증을 제공합니다.

포장 및 배송:

자주 묻는 질문

Q: 케이블 길이를 맞춤 제작할 수 있나요?

A: 네, 표준 길이는 720mm이지만, 고객님의 특정 프로젝트 요구 사항에 맞춰 맞춤 길이 제작도 지원합니다.

질문: 이 케이블이 고전류 용도에 적합한 이유는 무엇입니까?

A: 당사는 고순도 주석 도금 도체와 최적화된 전선 규격(#12 AWG 주 전선 / 4mm² 분할 전선)을 사용하여 연속 부하 조건에서도 낮은 직류 저항과 제어 가능한 온도 상승을 보장합니다.

질문: M23 커넥터는 직선형인가요, 아니면 각진 형태인가요?

A: 이 조립품은 90° 엘보(직각) M23 커넥터를 특징으로 하며, 이는 좁은 공간에서 케이블 배선을 관리하는 데 도움이 됩니다.

질문: 이 하네스의 메인 섹션과 분기 섹션에는 어떤 종류의 전선이 사용되었습니까?

A: 본체에는 견고한 전력 전송을 위해 UL2464 #12 AWG 2심(적색/흑색) 전선이 사용됩니다. 분기점에서는 특수 4mm² 태양광 PV 케이블로 전환되어 표준 태양광 발전 요구 사항과의 완벽한 호환성을 보장합니다.

질문: 케이블 설계는 어떻게 고부하 조건에서 장기적인 안정성을 보장합니까?

A: 이 하네스는 과학적인 전선 굵기 선정과 최적화된 방열 설계를 특징으로 합니다. 이를 통해 고전류 연속 작동 중에도 온도 상승을 제어 가능한 수준으로 유지하여 시간이 지나도 성능 저하를 방지합니다.
