실제 사용 환경에서 배선 하네스가 고장나는 이유는 무엇일까요?

배선 하네스는 현대 하드웨어의 중추 신경계 역할을 합니다. 자동차 엔진룸부터 자동화된 산업 제어 캐비닛에 이르기까지, 이러한 어셈블리는 전력과 데이터를 지속적으로 전송합니다. 단순한 전선, 단자, 커넥터로 구성된 부품처럼 보이지만, 배선 하네스는 시스템적인 하드웨어 고장의 근본 원인이 되는 경우가 많습니다. 기계가 전기적 결함으로 인해 작동을 멈출 때, 원인은 주 처리 장치가 아닌 경우가 대부분이며, 물리적 연결 불량이 원인입니다.

이러한 물리적 계층 오류의 정확한 메커니즘을 이해하려면 어셈블리의 수명 주기 동안 작용하는 기계적, 환경적, 전기적 스트레스를 분석해야 합니다. 엔지니어링 초기 단계에서 이러한 근본 원인을 진단하면 팀은 더 나은 재료와 제조 공차를 지정하여 비용이 많이 드는 현장 리콜 및 시스템 다운타임을 방지할 수 있습니다.

1. 열 노화 및 절연 성능 저하

열은 고분자 절연체의 가장 큰 적입니다. 전선은 모터, 배기 시스템, 고출력 변압기와 같은 열 발생 부품 근처에 설치되는 경우가 많습니다. 시간이 지남에 따라 온도가 상승하면 일반적인 PVC 절연체 내부의 가소제 방출이 가속화되어 외피가 약해지고 균열이 생기며 결국에는 노출된 도체가 드러나게 됩니다. 이는 단락 및 아크 발생의 즉각적인 위험을 초래합니다.

아레니우스 방정식에 따르면, 많은 일반적인 절연 폴리머의 경우 정격 기준 온도보다 연속 작동 온도가 10°C 상승할 때마다 예상 수명이 절반으로 줄어듭니다. 따라서 재료 선택이 매우 중요합니다. 예를 들어, 온도가 85°C에 자주 도달하는 환경에서 표준 80°C 정격 전선을 사용하면 조기 고장이 발생할 수밖에 없습니다. 이러한 문제를 해결하기 위해 더 나은 재료 선택이 필요합니다. 맞춤형 UL1015 20AWG 와이어 하네스 어셈블리 UL1015 규격은 105°C의 온도 등급을 충족하여 강력한 방어 메커니즘을 제공합니다. 이러한 추가적인 열 내성은 산화 분해에 대한 저항력을 높여 열악한 환경에서도 작동 수명을 크게 연장시켜 줍니다.

2. 불량한 압착 및 높은 저항 접합부

크림핑은 단순히 금속을 전선에 압착하는 것이 아니라, 매우 정밀한 냉간 용접 공정입니다. 목표는 전선 가닥과 단자 배럴을 변형시켜 완전히 기밀한 하나의 견고한 금속 덩어리를 만드는 것입니다. 부식성 가스나 산소가 크림핑 접합부에 침투하면 산화가 발생하여 연결부의 전기 저항이 증가합니다.

단자 압착 오류는 크게 두 가지 유형으로 나뉩니다. 압착 부족과 과압착입니다. 압착이 부족한 단자는 전선 가닥 사이에 미세한 틈을 남겨 전기 저항을 높이고 국부적인 발열을 유발하며, 결국 열 폭주로 이어질 수 있습니다. 반대로 압착이 과압착된 단자는 전선 가닥을 물리적으로 손상시켜 유효 단면적을 감소시키고 진동 시 파손되기 쉬운 기계적 약점을 만듭니다.

전력이 중요한 회로에서 이러한 위험한 전압 강하를 방지하기 위해 엔지니어는 다음을 명시해야 합니다. 저임피던스 압착 단자 와이어 하네스이러한 조립품은 엄격한 품질 관리 하에 제조되며, 크림핑력을 실시간으로 모니터링하는 자동 프레스 장비를 사용합니다. 제조업체는 정확한 크림핑 높이를 확인하고 현미경 단면 분석을 통해 최적의 압축을 보장하여 임피던스 추가가 거의 없는 연결을 제공합니다.

3. 진동 피로 및 마찰 부식

모터, 움직이는 구조 부품 또는 운송 수단과 관련된 응용 분야에서는 지속적인 진동이 배선 인터페이스에 심각한 손상을 초래합니다. 전선이 제대로 고정되지 않으면 반복적인 굽힘 응력을 받게 됩니다. 구리는 가공 경화되기 때문에 지속적인 굽힘으로 인해 결국 구리 가닥이 종단점 근처에서 끊어지게 됩니다. 적절한 배선을 위해서는 인장 완화 장치를 사용해야 합니다. 즉, 커넥터 근처에서 클램프나 케이블 타이로 배선을 고정하여 기계적 하중을 실제 전기 연결부에서 구조 섀시로 전달해야 합니다.

진동은 눈에 보이지 않는 치명적인 요소인 마찰 부식을 유발합니다. 이 현상은 결합된 커넥터 내부의 미세한 부분에서 발생합니다. 미세 진동으로 인해 금속 핀이 서로 마찰하면서 얇은 산화막이 벗겨집니다. 노출된 금속은 즉시 재산화되고 이 과정이 반복됩니다. 수천 시간에 걸쳐 이러한 미세한 마찰로 인해 접점 사이에 두꺼운 비전도성 산화막 층이 쌓입니다. 시스템은 센서 데이터의 순간적인 감소나 갑작스러운 전압 강하와 같은 '고스트 오류'를 경험하기 시작합니다. 금 도금(니켈 도금)과 같은 두꺼운 도금이나 특수 접점 윤활제를 사용하면 마찰 부식을 완화할 수 있지만, 공진 주파수 전달을 최소화하도록 배선을 배치하는 것이 가장 효과적인 물리적 방어책입니다.

4. 패널 단계에서의 부적절한 해고

전기 캐비닛 및 제어 패널 내부의 현장 설치는 또 다른 주요 고장 지점입니다. 기술자들은 종종 연선의 피복을 벗기고 나사식 단자대에 직접 삽입합니다. 나사가 조여지면서 회전력과 압착력이 발생하여 연선 가닥들이 벌어집니다. 일부 가닥이 끊어지면서 16 AWG 전선이 접합부에서 사실상 18 AWG 또는 20 AWG 전선과 같은 굵기로 줄어들고 전류 전달 용량이 완전히 손실됩니다.

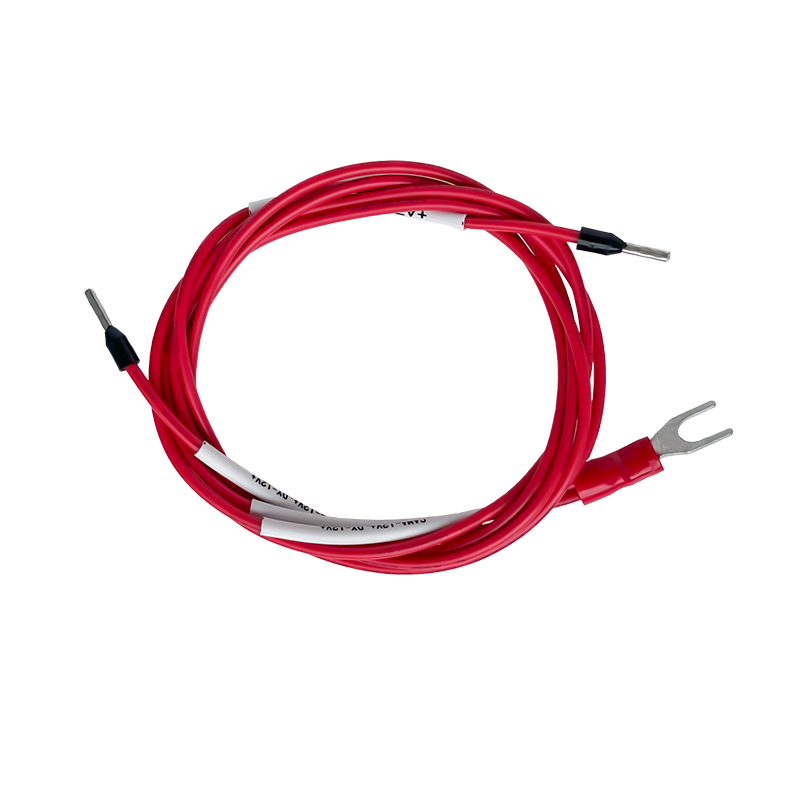

또한, 나사 압력 하에서 구리가 스며들어가는 현상(냉간 유동)으로 인해 시간이 지남에 따라 연결부가 헐거워지므로 나사를 다시 조이는 정기적인 유지 보수가 필요합니다. 사전 압착 페룰 단자 배선 하네스 이 제품은 구조적인 문제를 근본적으로 해결합니다. 페룰은 섬세한 전선 가닥을 감싸는 보호용 구리 또는 황동 슬리브 역할을 합니다. 단자 블록 나사를 조일 때, 나사는 개별 전선 가닥이 아닌 페룰의 견고한 본체를 누릅니다. 이렇게 하면 압력이 고르게 분산되어 전선 가닥이 끊어지는 것을 방지하고, 끊어진 전선으로 인해 인접 단자에 단락이 발생하는 위험을 제거하며, 연결부를 다시 조이는 유지 보수 부담을 크게 줄여줍니다.

5. 화학물질 침투 및 모세관 현상

가혹한 환경에 설치되는 배선 하네스는 오일, 냉각수, 세척제 및 물의 공격을 받습니다. 하네스 설계에서 흔히 간과되는 점은 전선이 모세관처럼 작용하는 자연적인 성질을 고려하지 않는 것입니다. 밀봉되지 않은 커넥터나 손상된 절연체 부분을 통해 습기가 유입되면 시스템 내부의 온도 변화와 압력 차이로 인해 습기가 전선 외피 내부를 타고 올라가 구리 가닥 사이를 흐를 수 있습니다.

모세관 현상으로 인해 부식성 유체가 최초 유입 지점에서 수 마일 떨어진 밀폐된 전자 제어 장치(ECU)나 고가의 센서 내부로 직접 유입될 수 있습니다. 적절한 드립 루프를 설계하여 전선이 커넥터 진입 지점 아래로 내려가도록 배선하면 유체가 커넥터 내부로 흐르는 대신 중력에 의해 루프 바닥으로 떨어지게 됩니다. 또한, 종단부에 내부 용융 접착제가 있는 열수축 튜브(이중벽 열수축 튜브)를 사용하면 이러한 내부 유체 이동 경로를 차단할 수 있습니다.

6. 테스트 프로토콜 및 품질 보증 통합

배선 하네스 고장을 예방하는 것은 단순히 물리적 원인을 파악하는 것만으로는 충분하지 않습니다. 조립품이 현장에 출하되기 전에 엄격한 검증 테스트를 수행하는 것이 매우 중요합니다. 겉보기에 완벽해 보이는 하네스라도 치명적인 내부 결함을 숨길 수 있습니다. 최신 품질 보증 시스템에서는 자동화된 연속성 테스트, 절연체의 유전 강도를 확인하는 고전압(하이팟) 테스트, 그리고 커넥터 핀이 플라스틱 하우징에 완전히 장착되고 고정되었는지 확인하는 푸시백 테스트를 요구합니다.

엔지니어링 팀은 배선 어셈블리를 단순한 부품 추가에서 벗어나 복잡하고 고도로 설계된 하위 시스템으로 간주해야 합니다. 압착 높이에 대한 정확한 허용 오차를 지정하고, 절연 재료를 정확한 열 환경에 맞추고, 진동과 습기를 고려한 엄격한 배선 매개변수를 적용함으로써 제조업체는 현장 고장을 사실상 제거할 수 있습니다. 조립 라인에서 표준화된 인장력 테스트 일정을 시행하면 모든 냉간 용접의 기계적 무결성을 보장하여 물리적 설계 데이터를 장기적인 전기적 신뢰성으로 직접 전환할 수 있습니다.
