로봇에 적합한 로봇 및 AI 장비 배선 하네스를 선택하려면 유연성, 내구성, 호환성 및 규정 준수를 고려해야 합니다. 로봇은 동작 및 작동 요구 사항에 맞는 로봇 및 AI 장비 배선 하네스를 필요로 합니다. 스마트 커넥션 테크놀로지는 모든 로봇 요구 사항에 맞는 로봇 및 AI 장비 배선 하네스 솔루션을 제공합니다.
배선 하네스를 선택할 때는 유연성과 내구성을 평가해야 합니다. 이를 통해 케이블 파손 없이 로봇이 원활하게 움직일 수 있습니다.
더 나은 성능을 위해서는 PUR이나 TPE와 같은 고품질 소재를 선택하십시오. 이러한 소재는 내마모성이 뛰어나고 탁월한 유연성을 제공합니다.
배선 하니스가 업계 표준을 충족하는지 항상 확인하십시오. 표준 준수는 자동화 환경에서 안전과 신뢰성을 보장합니다.

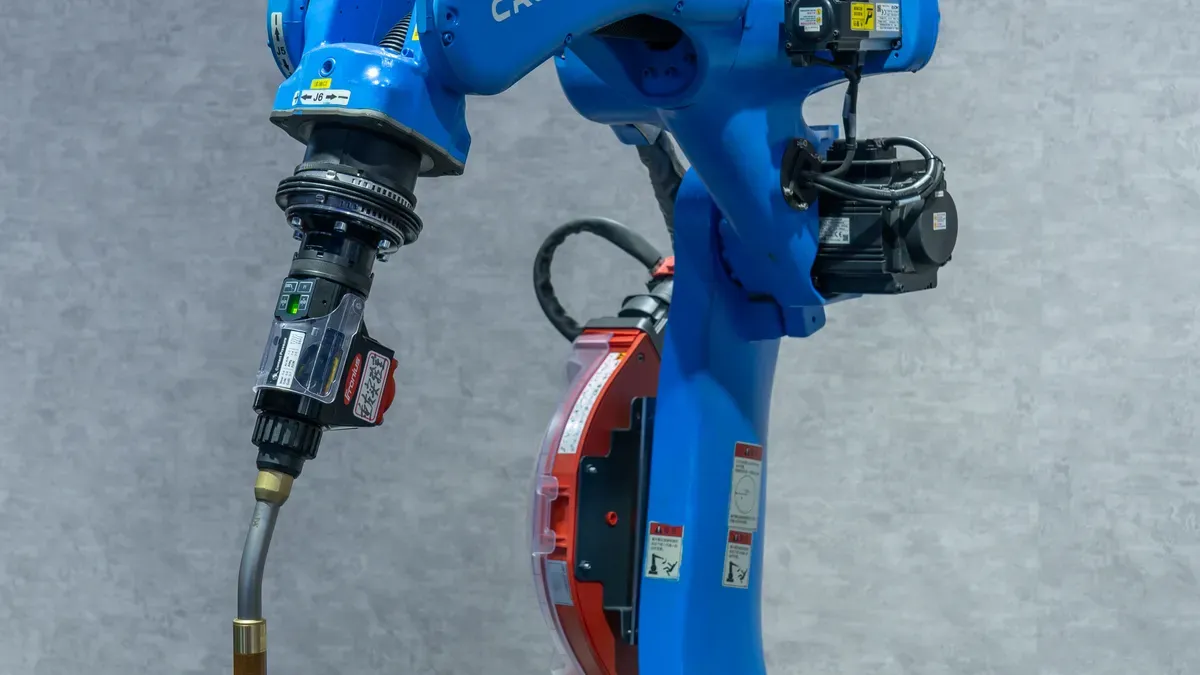

자동화 시스템에서 6축 로봇을 사용할 때는 여러 가지 특별한 어려움에 직면하게 됩니다. 로봇은 좁은 공간에서도 여러 방향으로 부드럽게 움직여야 합니다. 이러한 연속적인 움직임은 로봇 배선 하네스에 상당한 부담을 줍니다. 잘못된 하네스를 선택하면 케이블이 파손되어 생산이 중단될 위험이 있습니다. 로봇공학-AI 장비 배선 하네스 스마트 커넥션 기술은 고급 기능을 통해 이러한 요구 사항을 해결합니다.
팁: 로봇 배선 하네스를 설치하기 전에 항상 굴곡 수명과 굽힘 저항을 확인하십시오.
연속 동작 및 경로 제약 조건이 하네스 성능에 미치는 영향에 대한 간략한 개요는 다음과 같습니다.
특징 | 설명 |
|---|---|
플렉스 라이프 | 1천만 회 이상의 굽힘 사이클을 견딜 수 있어 로봇 관절의 잦은 케이블 파손을 방지합니다. |
6등급 고연선 도체 | 초미세 구리 코어; 장기간 비틀림 하중에도 피로 파손에 강합니다. |
맞춤형 케이블 어셈블리 | 서보 모터 동력, 모션 제어 및 장행정 드래그 체인 경로 설정을 위해 설계되었습니다. |
동적 굽힘 및 비틀림 | 수백만 회의 사이클을 처리하며 자동화 환경에서 계획되지 않은 다운타임을 방지합니다. |
고품질 구리 또는 폴리우레탄 소재를 사용한 로봇 배선 하네스가 필요합니다. 이러한 소재는 뛰어난 유연성과 내구성을 제공합니다. 오버몰딩 및 특수 장력 완화 설계는 피로 및 파손을 방지하는 데 도움이 되며, 이는 안정적인 자동화에 필수적입니다.
자동화 분야에서 안정적인 신호 전송은 모든 로봇에 매우 중요합니다. 산업 환경에서는 로봇 배선 하네스가 가변 주파수 드라이브, 서보 모터 및 스위칭 전력 변환기에서 발생하는 전자기 간섭에 노출됩니다. 적절한 하네스 설계는 소음을 줄이고 안정적인 작동을 보장합니다.
효과적인 차폐 및 접지 기능을 갖춘 하네스를 사용하십시오.
간섭에 노출되는 것을 최소화하기 위해 케이블을 신중하게 배치하십시오.
100% 연속성 및 고전압 테스트를 통과한 제품을 선택하십시오.
로봇 AI 장비용 배선 하네스는 간섭 방지 기능을 갖추고 있으며 엄격한 산업 표준을 충족합니다. 진동, 충격, 화학 물질 노출과 같은 가혹한 환경에서도 일관된 성능을 제공하므로 안심하고 사용할 수 있습니다. IPC/WHMA-A-620, UL, ISO와 같은 국제 표준을 준수하여 자동화 시스템의 안전성과 효율성을 보장합니다.
자동화 로봇용 배선 하네스를 선택할 때는 여러 가지 중요한 특징을 고려해야 합니다. 유연성, 재질 품질, 차폐 및 신호 무결성은 모두 안정적인 성능을 보장하는 데 중요한 역할을 합니다. 고속으로 움직이는 로봇 팔에는 수백만 번의 굴곡 및 피로 파괴를 견딜 수 있는 하네스가 필요합니다. PUR 및 TPE와 같은 재질은 뛰어난 굴곡 수명과 내구성을 제공하여 자동화 환경에 이상적입니다.
재료 | 플렉스 사이클(백만) | 작동 온도 (°C) | 주요 특징 |
|---|---|---|---|
PVC | 0.5 - 1 | -10에서 +70까지 | 가격이 저렴하고 난연성이 우수하지만, 굽힘 하중을 견디지 못한다. |
퓨어 | 5 - 15 | -40에서 +90까지 | 내유성 및 내화학성이 뛰어나 산업용으로 적합합니다. |
티페 | 10 - 20 | 다양함 | 최대 굴곡 수명, 역동적인 용도에 탁월 |
실리콘 | 2 - 5 | -90에서 +200까지 | 극한 온도 내성은 우수하지만, 굴곡 반복 횟수는 더 적습니다. |
절연 재료 또한 성능에 영향을 미칩니다. 고급 절연재는 전기적 절연을 제공하고, 누화를 줄이며, 환경적 위험으로부터 보호합니다. 온도 변화에 대응하고 신호 안정성을 유지하려면 상변화 물질이나 열전도성 유전체가 포함된 하네스를 선택해야 합니다.
팁: 도체의 재질과 절연 유형을 항상 확인하십시오. 은도금 또는 니켈도금 구리는 뛰어난 전도성과 내식성을 제공합니다.
기준 | 설명 |
|---|---|
도체 재료 | 뛰어난 전도성과 내식성을 위해 은도금 또는 니켈도금된 구리나 황동을 사용합니다. |
격리 | 폴리이미드 및 PTFE와 같은 소재는 내열성이 뛰어나고 가스 방출이 최소화되어 선호됩니다. |
차폐 | 전자기 간섭(EMI)을 최소화하기 위해 구리 또는 알루미늄으로 엮은 차폐막이 사용됩니다. |
시험 기준 | ECSS-Q-ST-70-61C 및 NASA-STD-8739.4A 규격 준수는 우주 응용 분야에서 높은 신뢰성을 보장합니다. |
자동화 시스템에서 신호 무결성을 유지하려면 차폐가 필수적입니다. EMI 및 전력 서지로부터 보호하기 위해 다층 차폐, 금속 편조 또는 포일 랩이 적용된 하네스를 선택해야 합니다. 적절한 접지 및 종단 처리 기술은 차폐 효과를 향상시켜 연속적인 전기 경로와 임피던스 제어를 보장합니다.
차폐는 전자기 간섭 및 전력 서지로부터 보호합니다.
특수 소재가 신호 저하를 방지합니다.
다층 구조는 로봇 움직임에 유연성을 제공합니다.
배선 하네스가 업계 표준 및 인증을 충족하는지 반드시 확인해야 합니다. 이러한 표준은 자동화 환경에서 안전, 품질 및 규정 준수를 보장합니다. 규정 준수는 선택 사항이 아니라 법적 문제를 방지하고 안정적인 운영을 보장하는 데 필수적입니다.
표준/인증 | 지역/범위 | 그것이 의미하는 바는 |
|---|---|---|
UL (예: UL 508A) | 미국 | 미국 기계 배선용 전기 안전 표준. 케이블은 NEC 요구 사항을 충족합니다. |
CSA(C22.2) | 캐나다 | UL과 조화를 이룬 캐나다 배선 안전 표준 |
CE 마크 | EU/EEA | EU 기계에 의무적으로 부착해야 하는 마크; EU 안전 지침 준수를 나타냅니다. |
RoHS 지침 | EU(글로벌 영향) | 케이블 내 유해 물질(납, 수은 등) 사용을 제한합니다. |
IPC/WHMA-A-620 | 글로벌(산업) | 케이블/하네스 품질에 대한 제작 표준 |
ISO 9001 (품질경영시스템) | 국제적인 | 품질경영 인증(일관된 프로세스 보장) |
참고: 로봇 배선 하네스가 해당 지역 및 용도에 필요한 인증을 받았는지 항상 확인하십시오.
표준 배선 하네스는 모든 로봇이나 자동화 환경에 적합하지 않을 수 있습니다. 애플리케이션에 고유한 배선 경로, 특수 커넥터 또는 향상된 보호 기능이 필요한 경우 맞춤형 로봇 배선 하네스 솔루션을 고려해야 합니다. Smart Connection Technology는 다음과 같은 맞춤형 로봇 배선 하네스 옵션을 제공합니다. 맞춤형 연결 케이블 어셈블리 배선 하네스이 제품은 로봇의 요구 사항에 맞춰 안정적인 전류 전송과 신뢰할 수 있는 연결을 제공합니다.
사용자 지정 옵션 | 이익 |
|---|---|
도체 재료 | 옵션으로는 구리 피복 알루미늄, 주석 도금 구리 피복 알루미늄, 구리 피복 강철, 순수 구리 및 하이브리드 구조가 있으며, 특정 용도에 맞게 최적화할 수 있습니다. |
비틀림 방지 드레스 팩 | 역동적인 환경에서 최고의 신뢰성을 제공하도록 설계되었으며, 움직이는 관절 부분의 내구성을 보장합니다. |
경량 파워 엄빌리컬 | 로봇의 전체 무게를 줄여 성능과 효율성을 향상시킵니다. |
고탄성 데이터 하네스 | AI 기반 휴머노이드에 이상적이며, 데이터 전송에 유연성과 신뢰성을 제공합니다. |
커넥터 맞춤 설정, 유연한 케이블 배선, 드래그 체인 호환성, 컴팩트한 설치 설계, 차폐 최적화, 방수 보호 및 오버몰딩 솔루션을 요청할 수 있습니다. 맞춤형 로봇 배선 하네스 솔루션은 라벨이 부착된 분기 및 BOM 추적성을 보장하여 지연 위험을 줄이고 프로젝트 효율성을 향상시킵니다.
다양한 로봇 부품용 맞춤형 배선 하네스 제작.
정적 및 반정적 구역에 맞게 설계되었으며, 체계적인 경로 설정에 중점을 둡니다.
잘못된 지점 표시로 인한 지연 위험을 줄입니다.
로봇 자동화의 성공을 위해서는 하네스 사양을 로봇 요구 사항에 맞추는 것이 매우 중요합니다. 온도, 습도, 화학 물질 노출과 같은 환경적 요인을 고려해야 합니다. 고성능 하네스는 극한 온도에도 견딜 수 있고, 습기, 오일, 부식성 화학 물질에 강하며, IP67/IP69K 등급의 방수/방진 기능을 제공합니다.
온도 범위: 안전벨트는 150°C ~ 260°C 범위에서 안정적으로 작동해야 합니다.
내화학성: 오일 및 강한 화학 물질에 견딜 수 있습니다.
습기, 먼지 및 부식 저항성: 물, 기름 및 용제에 노출되는 로봇에 필수적입니다.
전선 굵기, 도체 재질, 단자 연결 방식 및 배선 설계도 평가해야 합니다. 전선 굵기가 너무 작으면 과열 및 전압 강하가 발생하고, 너무 굵은 전선은 공간을 낭비합니다. 적절한 배선은 과열 및 신호 간섭을 방지합니다.
팁: 엔지니어링 검토 및 설계 검증, 재료 선택, 전선 절단 및 피복 제거, 압착, 납땜, 조립, 배선, 보호 덮개 씌우기, 전기 테스트, 기계적 검증 및 최종 검사를 수행하십시오.
자동화 로봇용 배선 하네스를 선택할 때 흔히 발생하는 실수를 피해야 합니다. 환경 적합성을 무시하면 재료의 열화가 빠르게 진행되고 비용이 증가합니다. 부적절한 단자 연결을 사용하면 특히 진동이 심한 환경에서 연결 오류가 발생할 수 있습니다. 전선 굵기나 도체 재질을 타협하면 과열 및 전압 강하가 발생합니다. 규정 준수를 소홀히 하면 법적 문제 및 제품 리콜로 이어질 수 있습니다.
환경 적합성을 무시함
터미널 연결 유형 살펴보기
전선 굵기 및 도체 재질 타협
규정 준수 소홀
정당한 이유 없이 맞춤형 제품 대신 기성품을 선택하는 것
부적절한 계획, 잘못된 배선 경로, 그리고 장력 완화 장치 부족은 조기 고장을 초래할 수 있습니다. 자동 압착 및 초음파 용접과 같은 고품질 종단 처리 공정에 투자하고 보호 기능을 사전에 통합해야 합니다.
주의: 안전벨트 디자인을 항상 신중하게 계획하고, 내구성을 높이기 위해 설계 단계에서 보호 기능을 통합하십시오.
맞춤형 로봇 배선 하네스 솔루션을 선택하면 총 소유 비용을 절감할 수 있으며, 특히 자동화 분야의 유연성이 요구되는 애플리케이션에 효과적입니다. 맞춤형 케이블 어셈블리는 초기 비용이 더 높을 수 있지만, 수명이 길고 교체 횟수가 적습니다.
이 지침을 따르면 로봇 배선 하네스가 안정적인 자동화를 지원하고, 업계 표준을 충족하며, 최적의 성능을 제공할 수 있습니다.
로봇에 적합한 배선 하네스를 선택하려면 유연성, 내구성 및 규격 준수 여부를 검토하십시오. 하네스 평가를 위한 체크리스트를 활용하세요.
단계 | 목적 |
|---|---|
검토 사양 | 로봇 호환성을 확인하세요 |
인증을 확인하십시오 | 안전 및 품질 기준을 충족합니다 |
맞춤 설정 평가 | 로봇의 고유한 요구 사항에 맞춰주세요 |
맞춤형 하네스는 로봇의 안전성, 효율성 및 IoT 통합을 향상시킵니다. 스마트 커넥션 테크놀로지와 같은 전문가와 상담하여 로봇 프로젝트를 최적화하세요.
원활한 움직임, 안정적인 전력 공급 및 신호 전송을 위해서는 로봇 케이블 하네스가 필수적입니다. 이러한 하네스는 까다로운 자동화 환경에서 정밀한 제어와 장기적인 신뢰성을 지원합니다.
인공지능 기반 로봇 및 자율 이동 로봇에 특수한 배선 경로, 특수 커넥터 또는 향상된 보호 기능이 필요한 경우 맞춤형 로봇 케이블 어셈블리를 선택해야 합니다.
로봇용 고굴곡 케이블을 선택할 때는 굴곡 주기 등급, 재질 내구성 및 호환성을 확인해야 합니다. 이를 통해 산업 자동화 케이블 솔루션에서 AI 지능형 로봇을 위한 안정적인 로봇 배선 인프라를 구축할 수 있습니다.
