왜 저품질 배선 하네스가 신에너지 기술의 가장 취약한 연결 고리가 되는가?

신에너지 응용 분야 및 산업 제어 환경에서 장비 가동 중단은 거대한 핵심 부품이 갑자기 파손되어 발생하는 경우는 드뭅니다. 오히려 치명적인 시스템 고장은 가장 작고 간과하기 쉬운 요소, 즉 배선 하니스에서 비롯되는 경우가 훨씬 더 많습니다. 고효율 에너지 저장 장치, 복잡한 드론 장비 또는 고밀도 제어 캐비닛을 다룰 때 엔지니어는 세 가지 고질적인 문제에 직면합니다. 여기에는 신호 무결성을 저하시키는 전자기 간섭(EMI), 부적절한 배선 사양으로 인한 열화, 그리고 불량한 단자 압착으로 인한 기계적 연결 불량이 포함됩니다.

이러한 문제를 해결하려면 표준 기성품 전선 길이에서 벗어나 특정 용도에 맞춘 맞춤형 하네스 어셈블리로 관심을 돌려야 합니다. 시스템의 전기 부하, 환경적 스트레스 요인, 물리적 제약 조건을 분석함으로써 시스템 통합업체는 현대 전기 설계에서 흔히 발생하는 미세 아크, 신호 노이즈, 전압 강하 문제를 해결할 수 있습니다. 이 가이드에서는 이러한 문제의 물리적 원리를 분석하고, 문제를 영구적으로 해결하는 데 필요한 특정 하네스 구성을 자세히 설명합니다.

수동 필터링을 이용한 고주파 노이즈 억제

가변 주파수 드라이브(VFD), 태양광 인버터 또는 드론 비행 컨트롤러와 같은 자동화 시스템에서는 신호 손상이 항상 위협 요소입니다. 고속 스위칭 부품은 상당한 전자기 노이즈를 발생시킵니다. 민감한 신호선이 고전류 전력선과 평행하게 지나갈 경우, 신호선은 안테나 역할을 하여 이러한 노이즈를 흡수합니다. 그 결과 센서 판독값이 불안정해지고, 통신 패킷이 손실되며, 하드웨어 동작이 예측 불가능해질 수 있습니다. 예를 들어, 드론의 GPS 모듈이나 비행 컨트롤러는 바로 옆에 있는 전원 하네스에 적절한 차폐나 필터링이 되어 있지 않으면 갑작스러운 떨림 현상을 겪을 수 있습니다.

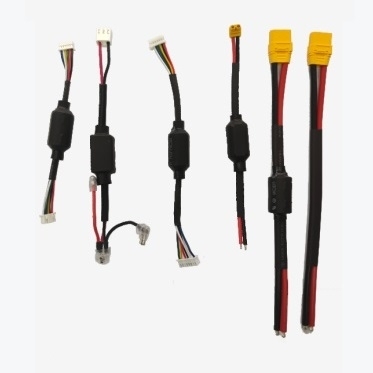

차폐 케이블은 일반적인 해결책이지만, 무게와 강성을 증가시켜 항공우주 또는 소형 신에너지 응용 분야에서는 매우 불리합니다. 특정 주파수 대역의 잡음을 줄이는 훨씬 효율적인 해결책은 페라이트 코어를 하네스 어셈블리에 직접 통합하는 것입니다. 자기 링 간섭 방지 케이블 이 장치는 고주파 공통 모드 노이즈에 대한 국소적이고 가벼운 차단점을 제공합니다. 산화철 및 기타 금속이 혼합된 세라믹 재질로 구성된 자기 링은 본질적으로 주파수에 따라 변하는 저항기 역할을 합니다.

저주파수(표준 DC 전력 전송과 같은)에서는 링의 임피던스가 무시할 수 있을 정도로 작아 전력이 자유롭게 흐릅니다. 그러나 간섭 주파수가 메가헤르츠(MHz) 범위로 급증하면 링의 임피던스가 기하급수적으로 증가하여 고주파 노이즈를 흡수하고 미미한 열로 방출합니다. 이러한 수동 필터링 방식은 트위스트 페어 전력 및 신호선 하니스에 필수적이며, 장비 하우징 내부의 배선 경로를 물리적으로 재설계하지 않고도 데이터 무결성을 유지하는 데 도움이 됩니다.

열 관리 및 전압 강하 완화

열은 전기 절연체의 주요 적입니다. 산업용 제어 박스 및 새로운 에너지 저장 시스템에서 배선 하네스는 환기가 잘 되지 않는 환경에서 지속적으로 높은 전류에 노출되는 경우가 많습니다. 이러한 조건에서 일반 배선을 사용하면 PVC 외피의 손상이 가속화됩니다. 시간이 지남에 따라 가소제가 용출되어 절연체가 취약해지고 균열이 생기기 쉬워지며, 이는 필연적으로 단락이나 접지 오류로 이어집니다.

엔지니어는 전선의 UL(Underwriters Laboratories) 규격을 작동 환경에 맞춰 신중하게 선택해야 합니다. 흔히 발생하는 실수는 주변 온도가 70°C를 넘는 환경에서 UL1007 규격의 전선(80°C, 300V 정격)을 사용하는 것인데, 이렇게 하면 전선 자체에서 발생하는 줄 발열을 감당할 여유가 거의 없게 됩니다. UL1015 규격으로 업그레이드하면 이러한 문제를 해결할 수 있습니다. UL1015는 절연층이 훨씬 두껍고 105°C, 600V 정격입니다.

제어 캐비닛 내 중간 범위 전력 분배를 위해, 다음을 배포하십시오. 맞춤형 UL1015 20AWG 와이어 하네스 이 제품은 신뢰성을 크게 향상시켜 줍니다. 20 AWG 두께는 균형 잡힌 전류 전달 용량(번들 구성에 따라 약 11암페어)을 제공하며, UL1015 재킷은 밀폐된 인클로저의 가혹하고 높은 온도 환경을 견딜 수 있습니다. 더 높은 전력이 필요한 경우, UL1015 16 AWG 와이어를 사용하면 긴 배선 구간에서도 전압 강하를 최소화할 수 있으며, 이는 50mm XT30 저저항 전원 연결 케이블과 같은 부품과 연결할 때 특히 중요합니다. 하네스 전체에 걸쳐 낮은 저항을 유지함으로써 전체 에너지 저장 모듈에 손상을 줄 수 있는 국부적인 과열 지점을 방지할 수 있습니다.

기밀 압착 연결의 역학

전선 굵기와 절연재가 완벽하게 규격에 맞더라도, 배선 연결 부위는 여전히 매우 취약합니다. 배선 고장의 대부분은 단자 압착 불량으로 인해 발생합니다. 압착이 제대로 되지 않으면 전선 가닥과 단자 배럴 사이에 미세한 공극이 생깁니다. 산소가 이 공극으로 들어가 산화를 일으킵니다. 산화된 구리는 전기 저항이 높아져 열이 발생합니다. 이 열은 팽창과 수축을 반복하며 압착 부위를 더욱 느슨하게 만들고, 더 많은 산소를 끌어들여 미세 아크라고 알려진 위험한 열 폭주 현상을 일으킵니다.

전문적인 압착 작업은 "기밀" 접합을 달성해야 합니다. 즉, 압착 과정에서 가해지는 기계적 힘이 매우 커서 개별 구리 가닥이 변형되고 냉간 용접되어 모든 공극이 제거되어야 합니다. 대량 생산 조립 과정에서 수작업으로 이러한 일관성을 유지하는 것은 거의 불가능합니다. 따라서 정밀하게 제조된 제품을 사용하는 것이 중요합니다. 사전 압착된 페룰 단자 어셈블리 신뢰성에 매우 중요합니다.

센서 어레이용 XH-5P-FDD 압착 단자 통합이든 접지 블록용 SV2-4S 단자 사용이든, 공장에서 압착된 조립품은 엄격한 인장 강도 테스트와 단면 분석을 거쳐 냉간 용접의 무결성을 검증합니다. 특히 페룰 단자는 제어 캐비닛에 필수적입니다. 페룰 단자는 연선(stranded wire)을 감싸 단자 블록에 삽입할 때 전선이 마모되는 것을 방지하고, 고정 나사가 모든 전선 가닥에 균일한 압력을 가하도록 하여 전선이 끊어지는 것을 방지합니다.

기술 사양 및 성능 지표

이러한 구성 요소의 작동 한계 및 선택 기준을 더 자세히 이해하기 위해 다음 데이터 세트는 와이어 하네스 신뢰성 평가를 위한 기본 지표를 제공합니다. 첫 번째 표는 신에너지 응용 분야에 사용되는 일반적인 와이어 표준 간의 작동 임계값을 자세히 설명합니다. 두 번째 표는 다양한 와이어 게이지에 대한 최소 허용 기계적 인발력을 나타내며, 이는 크림프 무결성에 대한 주요 품질 관리 지표 역할을 합니다.

견고한 배선 아키텍처 구현

인프라 취약점을 해결하려면 조립 단계가 시작되기 훨씬 전에 선제적인 엔지니어링 결정을 내려야 합니다. 배선 조립품에 대한 육안 검사만으로는 내부 결함이나 부적절한 EMI 차폐를 식별하기에 충분하지 않습니다. 엔지니어는 배선 하네스 제조업체로부터 인장력 시험, 절연 저항 및 임피던스 특성에 대한 엄격한 문서화를 요구해야 합니다.

운영 환경을 분석하면 필요한 자재를 정확하게 파악할 수 있습니다. 제어 캐비닛이 밀폐되어 있고 장비가 밀집된 경우, 일반 PVC 배선은 필연적으로 조기에 열화됩니다. 더 높은 내열 등급을 지정하고 통합 노이즈 억제 기능이 있는지 확인하면 예측 불가능한 장비 고장의 빈도를 크게 줄일 수 있습니다. 배선 하니스를 수동적인 부품이 아닌 능동적이고 중요한 구성 요소로 간주함으로써 시스템 통합업체는 까다로운 최신 전기 시스템의 지속적인 성능과 안전성을 보장할 수 있습니다.
