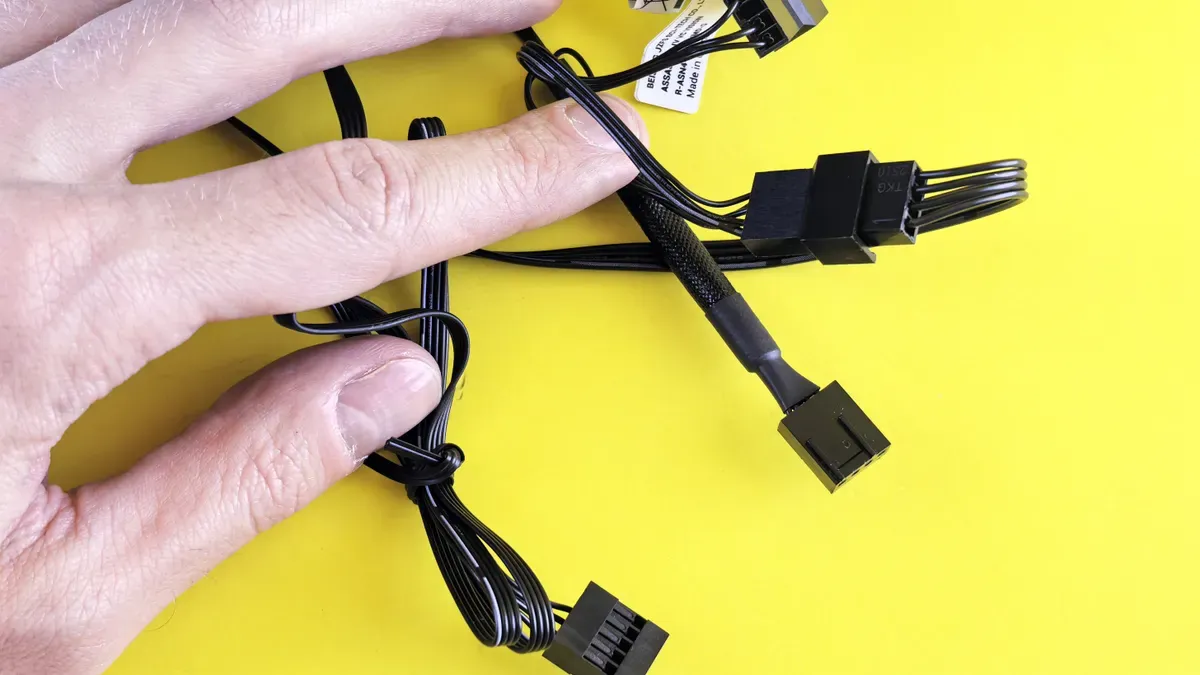

현대 전자제품에 맞춤형 고품질 컴퓨터 배선 하네스가 필수적인 이유는 무엇일까요?

신호 무결성을 유지하고 하드웨어 오류를 방지하며 최신 소형 전자 기기의 열 성능을 최적화하려면 맞춤형 고품질 컴퓨터 배선 하네스가 필요합니다. 시중에서 판매되는 표준 케이블은 종종 밀집된 섀시 내부에서 배선 복잡성을 야기하고 연결 불량을 초래합니다. 맞춤형 엔지니어링은 이러한 물리적 공간 제약을 깔끔하게 해결합니다. 전문 공급업체와의 협력을 통해 이러한 문제를 해결할 수 있습니다. 맞춤형 컴퓨터 케이블 제조 고성능 컴퓨터 아키텍처에 최적화된 맞춤형 디자인을 제공합니다. 맞춤형 케이블은 내부 공기 흐름을 방해하지 않고 좁은 공간에서도 원활하게 배선됩니다. 이를 통해 중요한 하드웨어의 예기치 않은 작동 중단을 방지할 수 있습니다. 정밀한 케이블 조립으로 모든 시스템 구성에서 뛰어난 전기 전도성, 원활한 신호 전송 및 장기적인 기계적 내구성을 보장합니다.

핵심 요약

• 맞춤형 컴퓨터 배선 하네스는 좁은 공간에 꼭 맞게 설치되며 내부 하드웨어의 온도를 낮게 유지합니다.

• 첨단 케이블 차폐 기술은 전기적 노이즈를 차단하고 고속 데이터 전송을 보호합니다.

• 고품질 배선 하네스 조립은 연결 불량을 방지하고 예기치 않은 하드웨어 고장을 줄여줍니다.

• 내구성이 뛰어난 맞춤형 케이블에 투자하면 유지 보수 비용을 절감하고 브랜드 평판을 보호할 수 있습니다.

맞춤형 배선으로 현대적인 디자인 과제 해결하기

고밀도 배치 및 공기 흐름 최적화

고밀도 전자 장치 케이스는 현대 하드웨어 엔지니어에게 심각한 물리적 레이아웃 제약을 초래합니다. 최근 업계 데이터에 따르면 제한된 공간에서 전자 장치의 패킹 밀도가 지난 5년 동안 거의 40% 증가했습니다. 민감한 부품, 전원 공급 장치 및 복잡한 안테나 어레이 주변으로 케이블을 배선할 때 Z축 높이 제한을 신중하게 고려해야 합니다. 표준 기성품 케이블은 종종 좁은 섀시 내부의 필수 공기 순환을 방해하는 예상치 못한 배선 문제를 일으킵니다. 국부적인 온도 상승이 단 10°C만 발생해도 인근 중요 부품의 수명이 50%까지 단축될 수 있습니다. 이러한 열적 병목 현상을 해결하려면 시스템 구조에 맞게 특별히 설계된 고품질 맞춤형 배선 하니스를 선택해야 합니다.

플랫 와이어 하네스는 높이를 줄이고 컴팩트한 배선을 가능하게 하기 위해 여러 겹의 전기선을 평면 형태로 배열하여 사용합니다.

논리적 넷리스트와 물리적 3D 경로 간의 데이터 불일치는 프로토타입 제작 과정에서 심각한 병목 현상을 초래합니다. 디지털 모델과 실제 프로토타입 간의 차이는 제품 개발 지연을 최대 20%까지 야기할 수 있습니다. 또한, 부정확한 경로 예측은 제조 과정에서 15~30%의 자재 낭비를 초래합니다. 외경의 4~10배에 달하는 최소 굽힘 반경 한계를 초과하면 내부 차폐에 미세 균열이 발생하여 전자기적 안전성 기준을 충족하지 못하게 됩니다. 더욱이, 정밀한 길이 계산은 매우 중요합니다. 단 10mm의 오차만으로도 고정밀 제조 공정에서 작업자가 배선 하네스를 연결할 수 없게 되기 때문입니다. 초기 시스템 모델링을 통해 일반적인 배선 하네스 설계 오류를 방지하고 소형 인클로저 내부의 물리적 공간을 최적화할 수 있습니다.

컴퓨터 배선 하네스 시스템에서 신호 무결성 보호

현대의 고속 컴퓨팅은 인접 회선 간의 전자기 간섭(EMI) 및 누화에 대한 엄격한 제어를 요구합니다. 맞춤형 컴퓨터 배선 하네스는 복잡한 전자 어셈블리에서 민감한 데이터 전송을 보호하기 위해 고급 차폐 전략을 활용합니다. 예를 들어, 차동 신호 방식은 공통 모드 노이즈를 효과적으로 제거합니다. 고주파 EMI로 인해 두 회선에 5mV와 같은 동일한 간섭 전압이 유도될 경우, 수신 하드웨어는 해당 신호를 빼서 노이즈를 90~95% 제거합니다.

트위스트 페어 구성은 긴 내부 케이블 구간에서 전체 신호 성능에 직접적인 영향을 미칩니다. 카테고리 6 케이블은 인치당 2~3회 더 촘촘하게 꼬아 카테고리 5e에 비해 근거리 누화를 15dB 낮춥니다. 인접한 페어 사이의 꼬임 길이를 다르게 하면(예: 0.5인치 대 0.7인치) 간섭을 8~12dB 더 줄일 수 있습니다. 일정한 꼬임률은 100옴 임피던스를 ±5% 이내의 오차 범위로 유지하여 신호 반사를 방지하고, 이로 인해 발생하는 신호 전력 손실(10~20%)을 최소화합니다.

• STP 랩은 각 쌍에 개별적인 포일 차폐를 제공하여 민감한 데이터 경로를 격리합니다.

• FTP 랩은 전체 번들 주위에 포일 차폐막을 씌워 외부 EMI를 차단합니다.

• S/FTP 설계는 쌍별 포일 래핑과 전체 브레이드 차폐를 결합하여 최대의 노이즈 차단을 제공합니다.

차폐 트위스트 페어 구조는 최대 90%의 EMI 감소 효과를 제공하지만, 생산 비용이 30% 증가하고 적절한 접지가 적용된 하드웨어 커넥터가 필요합니다. 전용 도관을 사용하여 전원선과 고속 신호선을 물리적으로 적절히 분리함으로써 접지 루프 및 원치 않는 누화와 같은 일반적인 배선 문제를 해결할 수 있습니다. 정밀한 배선 조립을 통해 엄격한 기계적 공차를 보장하여 지속적인 산업 진동에도 신호 끊김이나 느슨한 연결 없이 안정적인 연결을 제공합니다. 맞춤형 케이블 설계는 까다로운 컴퓨팅 환경에서도 장기적인 운영 품질을 보장합니다.

맞춤형 와이어 하네스 조립의 정밀한 엔지니어링

고급 도체 및 맞춤형 차폐 솔루션

와이어 하네스 조립 시 정밀 제조 공정은 고품질 소재를 사용하여 우수한 전기 전도성과 극한의 작동 환경에서도 견딜 수 있는 기계적 내구성을 보장합니다. 맞춤형 케이블 설계에 특수 차폐층을 적용하면 민감한 데이터 라인을 심각한 전자기 노이즈로부터 보호할 수 있습니다. 알루미늄 호일 층은 외부의 불필요한 전자기 에너지를 내부 도체로부터 차단합니다. 또한, 구리 편조 메쉬는 차단된 노이즈를 외부 차폐층을 따라 접지 연결부로 안전하게 전달합니다. 이러한 이중 보호 메커니즘은 신호 손상을 방지하고, 누화를 제거하며, 노이즈가 심한 하드웨어 환경에서도 데이터의 선명도를 유지합니다.

첨단 배선 하네스 제조 공정은 열 스트레스 상황에서도 기계적 강도를 유지하기 위해 IPC-620 표준을 엄격히 준수합니다. 제조 용이성을 고려한 설계 소프트웨어는 소형 하드웨어 섀시 내부의 열 절연 및 물리적 공기 흐름 경로를 최적화합니다. 특수 3D 모델링 도구는 물리적 프로토타입 제작 전에 케이블 배치 간섭을 예측합니다. 배선 하네스가 고온 부품 및 압력 지점에 완전히 노출되지 않도록 설계함으로써 절연 열화 및 단락을 방지합니다. 이러한 의도적인 설계는 케이블의 물리적 유연성을 유지하고, 중요 신호 경로를 격리하며, 장기적인 시스템 안정성을 보장합니다.

특수 6P6C 맞춤형 배선 하네스 구성 통합

특수 커넥터 옵션은 복잡한 최신 전자 장비 케이스 내부의 공간 배치 문제를 해결합니다. 느슨한 연결과 배선 혼란을 방지하려면 통합 커넥터를 활용하십시오. 6P6C 맞춤형 배선 하네스 컴퓨터 전체 배선 하네스 구성에 직접 통합됩니다. 맞춤형 멀티핀 커넥터는 제한된 Z 높이 공간에 깔끔하게 장착되어 케이블의 늘어짐을 방지하고 섬세한 인쇄 회로 기판 인터페이스에 가해지는 물리적 부담을 줄입니다.

시중에서 판매되는 일반 커넥터는 열팽창 및 지속적인 기계적 진동으로 인해 연결이 끊어지거나 전기 접촉이 불량해지는 경우가 빈번합니다. 전문적인 조립 공정을 통해 맞춤형 스트레인 릴리프 부츠와 견고한 잠금 하우징을 결합하여 이러한 예상치 못한 하드웨어 고장을 방지합니다. 정밀한 와이어 하네스 조립은 모든 단자 핀에 일관된 접촉 압력을 유지합니다. 이러한 특수 제조 공정은 견고한 전기 연결을 보장하고, 내부 케이블 배치를 간소화하며, 까다로운 작동 환경에서도 시스템 품질을 향상시킵니다.

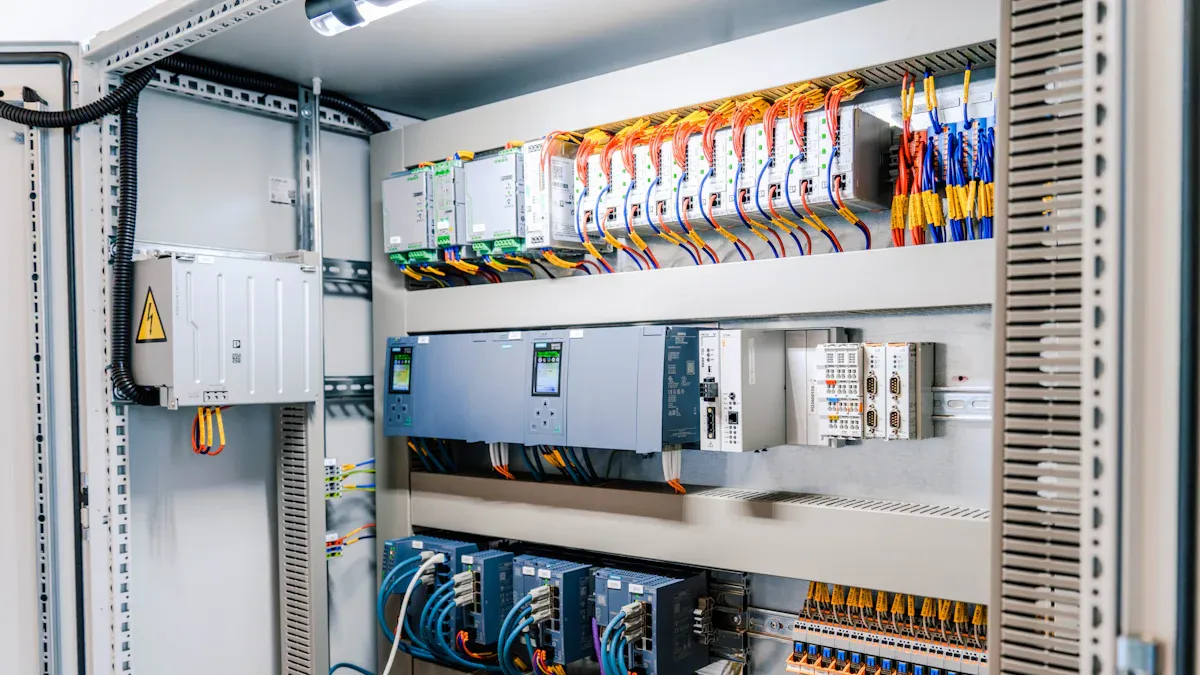

고품질 케이블 사용으로 시스템 오류 발생 가능성 최소화

과열 및 단락 방지

소형 컴퓨팅 플랫폼 내부에서 발생하는 심각한 단락은 종종 부적절한 재료 선택과 지나치게 좁은 굽힘 반경에서 비롯됩니다. 기술자가 표준 케이블을 최소 굽힘 반경 이상으로 구부리면 내부 전선에 심한 물리적 스트레스가 가해집니다. 이러한 기계적 힘으로 인해 개방 회로가 발생하거나 도체 간에 의도치 않은 접촉이 생깁니다. 150°C 이상의 고온 환경에서는 표준 PVC 대신 실리콘이나 PTFE와 같은 고온 내성 재료를 선택하여 외피 열화 및 균열을 방지할 수 있습니다. 고품질 절연재는 고온으로부터 코어 도체를 보호하고, 적절한 장력 완화 장치는 물리적 마모를 방지합니다. 고품질 배선 하네스는 보호 슬리브, 덮개 및 도관을 사용하여 거친 취급과 진동으로부터 전선 묶음을 보호합니다. 배선 하네스 문제를 예방하려면 모든 배선 경로에 걸쳐 견고한 물리적 보호가 필요합니다.

체계적인 케이블 관리는 민감한 장비를 열 스트레스와 치명적인 하드웨어 고장으로부터 보호합니다.

• 배선관 및 고가 트레이에 구조화된 배선 경로를 설치하면 물리적 마모와 절연체 손상을 방지할 수 있습니다.

• 랙을 올바르게 정리하면 공기 흐름이 원활해져 내부 온도가 낮아지고 케이블 외피가 보호됩니다.

• 명확한 라벨링과 견고한 고정 장치는 우발적인 연결 해제, 물리적 충격 및 단락을 방지합니다.

전문적인 조립 기술을 통해 제품이 생산 라인에 도달하기 전에 배선 하네스 제조상의 오류를 제거합니다. 맞춤형 보호 케이스를 사용하여 충격, 물, 화학 물질 노출로부터 물리적 장벽을 구축합니다. 이러한 견고한 조치는 접지 루프, 열 파손, 예기치 않은 단락과 같은 일반적인 배선 하네스 문제를 방지합니다.

시스템 다운타임을 없애기 위한 품질 표준 개선

엄격한 제조 표준을 채택함으로써 모든 생산 과정에서 하드웨어 신뢰성을 최적화할 수 있습니다. IPC/WHMA-A-620 표준은 클래스 2 컴퓨터 제품에 대한 명확한 제작 및 허용 기준을 정의합니다. 이러한 지침을 준수하면 제조 결함을 최소화하고, 제품 품질의 편차를 없애며, 예기치 않은 운영 중단 시간을 줄일 수 있습니다. 맞춤형 케이블 설계는 품질 관리 프로세스를 초기 설계 단계에 직접 통합하여 물리적 조립이 시작되기 전에 레이아웃 오류를 발견할 수 있도록 합니다. 잠재적인 배선 하니스 문제를 조기에 파악하면 비용이 많이 드는 생산 지연을 방지할 수 있습니다.

IPC-A-620은 품질 관리 팀이 결함을 조기에 발견할 수 있도록 합격 기준을 표준화합니다. 측정 가능한 시각적 기준을 사용하면 재작업률을 낮추고 불량품을 최소화하며 복잡한 전자 제품에서 예상치 못한 현장 고장을 방지할 수 있습니다.

표준화된 테스트를 통해 생산 현장에서 절연 불량, 압착 불량, 느슨한 연결 등의 문제를 조기에 발견할 수 있습니다. 테스트 단계에서 결함을 발견하는 비용은 조립 후 불량품을 수리하는 비용보다 10~100배 저렴합니다.

기업 품질 개선 프로그램을 시행하면 공급업체가 모든 제품에 대해 엄격한 전기 테스트를 수행하도록 보장할 수 있습니다. 컴퓨터 배선 하네스자동화된 테스트를 통해 안전한 연결을 확인하고, 차폐 무결성을 검증하며, 현장 고장 위험을 예방합니다. 숙련된 와이어 하네스 조립 시설과의 협력을 통해 출하 전에 반복되는 와이어 하네스 문제를 해결합니다. 이러한 사전 예방적 전략은 현장 고장으로 인한 가동 중단 시간을 줄이고, 보증 청구 건수를 감소시키며, 장기적인 하드웨어 유지 관리를 간소화합니다.

전략적 품질 투자를 통해 투자 수익률(ROI) 극대화

내구성 있는 건축을 통해 총 소유 비용 절감

저렴한 기성품 케이블 대신 내구성이 뛰어난 맞춤형 배선 하네스를 선택하면 장기적으로 상당한 이점을 얻을 수 있습니다. 고품질 제조 공정을 통해 고밀도 컴퓨팅 섀시 내부의 물리적 마모, 열화 및 기계적 스트레스를 줄여줍니다. 탁월한 물리적 구조는 섬세한 구리 도체를 주변 열로부터 보호하며, 통합된 장력 완화 장치는 수동 설치 및 지속적인 시스템 작동 중 내부 배선 파손을 방지합니다.

제조 과정에서 철저한 테스트를 소홀히 하면 조직에 심각한 재정적 위험을 초래할 수 있습니다. 예를 들어, 불량률이 2%인 경우 100% 테스트를 통해 불량품 20개를 발견할 수 있습니다. 반면, 기본적인 샘플링으로는 불량품 6개를 놓칠 수 있습니다. 초기 테스트 인건비 137.50달러를 절약하려다 현장에서 발생하는 고장 건당 250달러의 보증 수리 비용이 발생한다고 가정하면 총 1,500달러의 보증 수리 비용이 발생할 수 있습니다. 모든 하네스 제작에 엄격한 테스트 프로토콜을 적용함으로써 이러한 값비싼 보증 수리 비용을 방지할 수 있습니다. 초기 하드웨어 조립 단계에서 전략적인 품질 투자를 하면 값비싼 현장 수리 및 제품 교체로부터 기업의 수익성을 보호할 수 있습니다.

신뢰할 수 있는 하드웨어로 브랜드 평판을 보호하세요

하드웨어 고장은 고객 만족도를 직접적으로 저해하고 경쟁이 치열한 컴퓨팅 분야 전반에 걸쳐 시장 인식을 손상시킵니다. 부실한 케이블 문서와 잘못된 배선 조립은 기업의 핵심 업무 환경에서 예기치 않은 시스템 다운을 초래합니다. 세심한 케이블 설계는 일상적인 고강도 작업 중 접지 루프, 신호 반사 및 느슨한 연결을 방지합니다. 정확한 맞춤형 케이블 매개변수를 선택하면 높은 시스템 가용성과 장비 수명 주기 전반에 걸쳐 지속적인 운영 효율성을 보장할 수 있습니다.

신뢰할 수 있는 내부 하드웨어는 고객 신뢰를 지속적인 사업 가치로 전환합니다. 내구성이 뛰어난 배선 하네스와 그렇지 못한 배선 하네스 중 어떤 것을 선택하느냐가 시장에서의 전반적인 평판에 직접적인 영향을 미칩니다.

철저한 테스트를 거친 맞춤형 케이블에 투자하면 고객의 신뢰를 구축하고 복잡한 구축 환경 전반에 걸쳐 장기적인 운영 성공을 보장할 수 있습니다. 스마트한 설계는 안정적인 시스템 성능을 보장하여 값비싼 제품 반품을 방지하고 유지 관리 비용을 절감하며 장기적으로 브랜드 평판을 효과적으로 보호합니다.

맞춤형 컴퓨터 배선 하네스는 전자 시스템에 필수적인 기술 투자입니다. 이러한 맞춤형 케이블 솔루션은 고밀도 하드웨어 구성에서도 안정적인 작동 신뢰성, 탁월한 열 관리, 그리고 장기적인 신호 충실도를 보장합니다. 고품질 맞춤형 하네스에 대한 초기 투자 비용은 장기적인 유지 보수 비용을 크게 절감해 줍니다. 잦은 현장 고장을 방지하고 장비 수명 주기 동안 발생하는 고가의 장비 교체 비용을 예방할 수 있습니다. 첨단 제조 기술은 일반적인 설치 오류를 제거하고 민감한 내부 부품을 예기치 않은 열 손상으로부터 보호합니다. 엔지니어링 및 구매팀은 하드웨어 개발 초기 단계에서 시스템 성능을 최적화해야 합니다. 지금 바로 검증된 제조 파트너와 협력하여 최고 수준의 제품을 확보하십시오. 컴퓨터 배선 하네스 최신 전자제품 제작을 위한 솔루션입니다.

자주 묻는 질문

맞춤형 설계는 소형 섀시에서 배선 하네스 문제를 어떻게 방지합니까?

맞춤형 설계는 섀시 크기에 정확하게 맞춰 깔끔하게 제작됩니다. 불필요한 케이블 길이를 없애고 급격한 굴곡을 방지합니다. 이러한 맞춤형 접근 방식은 소형 전자 장치 케이스 내부의 공기 흐름 차단, 절연체 손상, 단락 사고와 같은 심각한 배선 문제를 해결합니다.

고속 데이터 전송 중 흔히 발생하는 배선 문제의 원인은 무엇입니까?

차폐되지 않은 도체와 불량한 꼬임비는 신호 혼선 및 전자기 간섭과 같은 일반적인 배선 문제를 야기합니다. 맞춤형 차폐 랩은 외부 전기 노이즈를 차단합니다. 제어된 전선 꼬임률은 안정적인 임피던스를 유지하여 복잡한 시스템 구성에서도 민감한 고주파 데이터 신호를 보호합니다.

맞춤형 케이블 보호 장치가 예기치 않은 하드웨어 고장을 줄이는 이유는 무엇입니까?

맞춤형 케이블 보호 부츠는 커넥터 인터페이스에서 케이블을 단단히 고정합니다. 지속적인 기계적 진동과 열팽창을 흡수하여 단자 핀에 가해지는 물리적 스트레스를 줄여줍니다. 이를 통해 연결이 느슨해지는 것을 방지하고 까다로운 컴퓨팅 환경에서 배선 하니스 문제가 반복적으로 발생하는 것을 막을 수 있습니다.

표준화된 품질 테스트는 어떻게 케이블의 신뢰성을 보장합니까?

제조업체는 IPC-620 표준에 따라 각 조립품을 테스트합니다. 자동 전기 테스트를 통해 설치 전에 불량 압착, 접지 불량 및 절연 결함을 찾아냅니다. 이러한 엄격한 검사를 통해 뛰어난 기계적 내구성, 낮은 현장 고장률을 보장하고 시스템 투자 전반을 보호합니다.
