XT30과 XT30U의 실제 차이점은 무엇이며, 어떤 것을 선택해야 할까요?

XT30과 XT30U 커넥터는 외형이 거의 동일하여 드론, RC 항공기, LiPo 배터리, ESC, 충전기 또는 소형 전원 시스템에 사용할 커넥터를 선택할 때 혼란스러울 수 있습니다. 둘 다 소형 XT 시리즈 전원 커넥터 제품군에 속하지만, XT30U는 더 새롭고 컴팩트한 디자인으로 많은 새로운 프로젝트에서 더욱 실용적인 선택이 되고 있습니다.

중요한 점은 XT30과 XT30U의 차이는 단순히 어떤 커넥터가 더 많은 전류를 전달하는가의 문제가 아니라는 것입니다. 전선 굵기, 연속 부하, 커넥터 온도, 설치 공간, 연결 빈도, 그리고 완성된 하네스의 물리적 설계 등 모든 요소가 중요합니다. 구매 전에 이러한 차이점을 이해하면 나중에 불필요한 교체 작업을 방지할 수 있습니다.

XT30과 XT30U의 기본적인 차이점

기존 XT30은 소형 배터리 구동 장비용으로 설계된 소형 2핀 DC 전원 커넥터입니다. XT30U는 동일한 기본 2극 전원 연결 개념을 유지하면서 더욱 컴팩트한 하우징 디자인을 채택했습니다. 현재 제품 카탈로그에서 XT30U는 배터리, 컨트롤러, 드론 및 소형 전기 시스템과 같은 애플리케이션에 사용되는 표준 소형 케이블 커넥터로 널리 사용되고 있습니다.

새로운 설계를 할 경우, XT30U는 XT30 연결의 전기적 개념을 크게 변경하지 않고도 컴팩트한 패키지를 제공하기 때문에 일반적으로 사양을 정하기가 더 쉽습니다. 하지만 엔지니어는 모든 XT30 계열 커넥터의 사양이 동일하다고 가정하기보다는 정확한 모델 번호를 확인해야 합니다.

정확한 정격은 항상 커넥터의 부품 번호, 전선 굵기 및 설치 조건을 기준으로 확인해야 합니다. 예를 들어, 현재 AMASS XT30U 사양은 특정 온도 상승 조건에서 16 AWG 전선 사용 시 최대 20A를 지원한다고 명시하고 있지만, 다른 상용 제품 사양은 테스트 방법 및 적용 분야에 따라 더 낮은 연속 정격을 제시할 수 있습니다. 따라서 커넥터에 표시된 "30"은 일반적인 연속 전류 정격으로 간주해서는 안 됩니다.

XT30U는 왜 개발되었을까요?

XT30U의 가장 큰 장점은 패키징 효율성입니다. 드론과 RC 장비에서는 모든 밀리미터와 무게가 중요합니다. 필요한 전기적 기능을 수행하면서도 공간을 적게 차지하는 커넥터는 소형 배터리함이나 배선 하네스에 쉽게 통합할 수 있습니다.

이는 커넥터가 ESC, 비행 컨트롤러, 배터리 팩 또는 케이스 벽 근처에 설치될 때 특히 중요해집니다. 부피가 큰 커넥터는 케이블을 심하게 구부러지게 하거나, 납땜 접합부에 무리를 주거나, 조립을 더 어렵게 만들 수 있습니다.

이러한 이유로, 드론용 XT30U 배터리 커넥터 커넥터 크기와 케이블 배선이 중요한 소형 UAV 및 FPV 설계에 더 적합한 경우가 많습니다.

정격 전류: 커넥터에 표시된 수치가 충분하지 않습니다.

가장 흔한 실수 중 하나는 단순히 시리즈 이름에 전류 관련 숫자가 포함되어 있다는 이유만으로 커넥터를 선택하는 것입니다. 실제 열 한계는 접촉 저항, 도체 크기, 전류 지속 시간, 주변 온도, 공기 흐름 및 동일한 인클로저 내에서 작동하는 커넥터 수에 따라 달라집니다.

커넥터를 평가하는 유용한 방법 중 하나는 전류와 발열량 사이의 관계를 고려하는 것입니다. 접점에서의 전기적 손실은 대략 다음과 비례합니다.

P = I²R

이는 전류를 두 배로 늘린다고 해서 커넥터의 발열량도 단순히 두 배가 되는 것은 아니라는 것을 의미합니다. 접촉 저항이 변하지 않은 상태에서 전류가 10A에서 20A로 증가하면 저항에 의한 발열은 약 네 배 증가합니다.

이것이 바로 8~10A에서 완벽하게 작동하는 커넥터라도 정격 전류 상한선 근처에서 지속적으로 작동시키면 눈에 띄게 뜨거워지는 이유입니다. 배터리 시스템의 경우, 엔지니어는 단시간 피크 전류와 연속 전류를 구분해야 합니다.

XT30U 및 전선 굵기 선택

커넥터와 케이블은 하나의 전기 어셈블리로 취급해야 합니다. 크기가 작은 전선에 고전류 커넥터를 설치한다고 해서 고전류 하네스가 만들어지는 것은 아닙니다.

현재 XT30U 관련 문서에는 명시된 16 AWG 테스트 조건에서 최대 20A로 규정되어 있습니다. 하지만 실제 선택은 케이블 길이, 절연 온도 등급, 설치 방법 및 사용 주기 등에 따라 달라질 수 있습니다.

조립식 제품의 경우, 실리콘 와이어가 포함된 XT30U 커넥터 커넥터와 케이블이 완제품 형태로 제공되므로 조립 시간을 단축할 수 있습니다. 이는 배터리 팩, 컨트롤러 어셈블리 및 생산용 하네스와 같이 전선 길이와 납땜 품질이 반복적으로 요구되는 경우에 유용합니다.

드론 및 RC 애플리케이션용 XT30과 XT30U 비교

드론은 XT30U 설계가 매력적인 이유를 가장 명확하게 보여주는 사례 중 하나입니다. 일반적인 소형 무인 항공기의 전원 경로는 배터리 커넥터, ESC 배선, 전원 분배부 및 여러 신호 케이블을 포함할 수 있습니다. 전원 커넥터는 불필요한 크기나 무게를 추가하지 않고 필요한 전류를 전달해야 합니다.

XT30U는 소형 2핀 커넥터가 필요한 설계에 적합하며, 작동 전류가 커넥터의 검증된 정격 범위 내에 있어야 합니다. 또한 유지 보수 중에 배터리나 ESC를 정기적으로 분리해야 하는 경우에도 유용합니다.

XT30과 XT30U는 서로 호환되나요?

호환성은 구매자가 정확한 커넥터 버전을 확인해야 하는 중요한 요소 중 하나입니다. XT 시리즈 제품은 케이블, PCB, 직각 커넥터 등 다양한 기계적 구성으로 제공됩니다. 따라서 XT30 제품군이라는 이름을 공유하는 두 제품이 물리적인 설치 방식이 동일하지 않을 수 있습니다.

기존 커넥터를 교체하는 경우, 수/암 구성, 하우징 형상, 케이블 출구 방향, 장착 방법 및 정확한 부품 번호를 비교하십시오. "XT30"이라는 이름만 보고 구매하지 마십시오.

새로운 설계를 할 경우, 처음부터 XT30U 제품군을 선택하는 것이 기존 커넥터를 기준으로 설계한 후 나중에 변경하는 것보다 일반적으로 더 간단합니다. 하지만 기존 생산 라인의 경우에는 금형 변경, 케이블 길이 변경, 압착 또는 납땜 공정 변경, 재고 관리 비용 등도 고려해야 합니다.

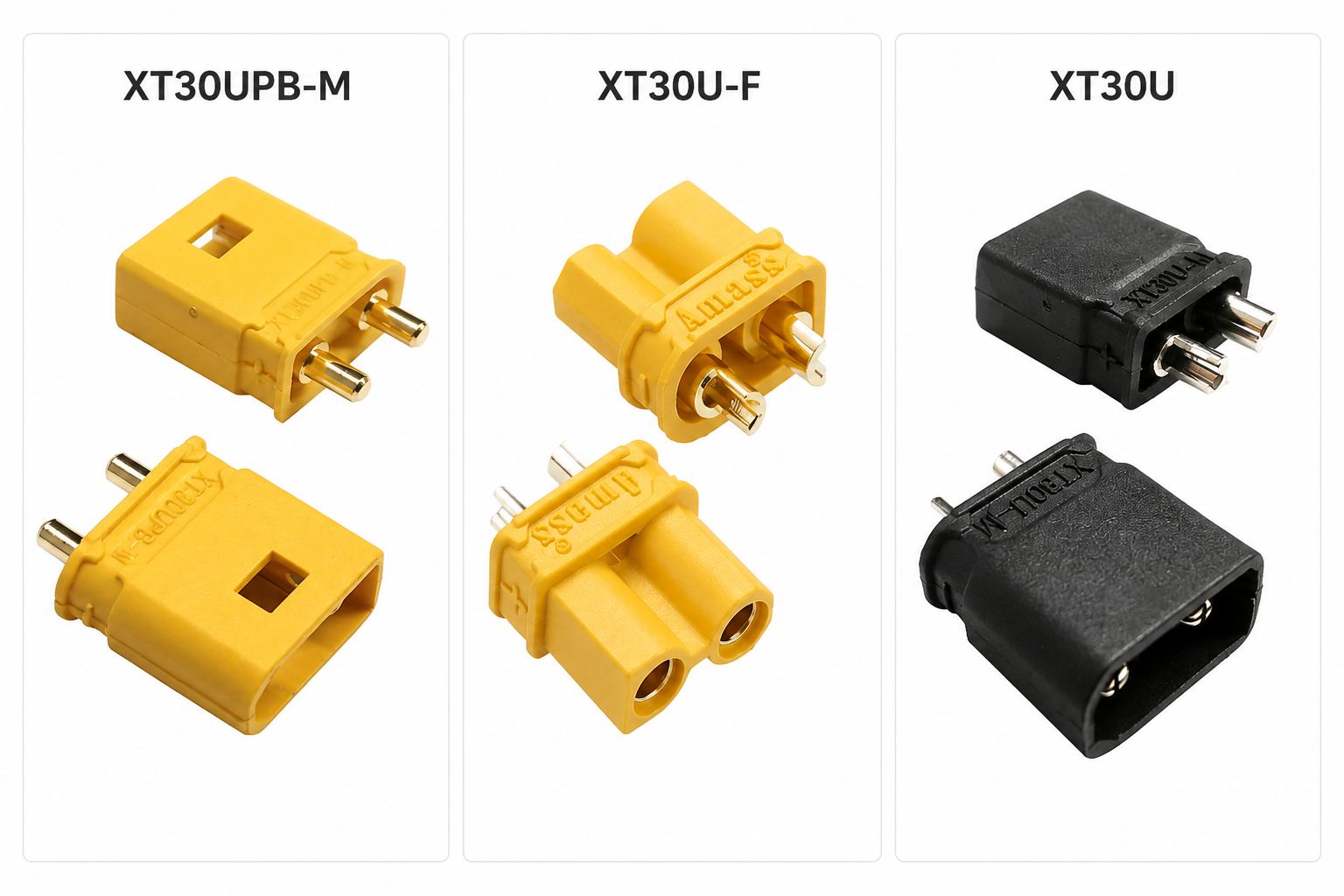

XT30U 수컷 및 암컷 옵션

XT30U 제품군은 수형 및 암형 버전으로 제공되며, 다양한 장착 및 케이블 구성이 가능합니다. 표준 케이블 어셈블리는 일반적으로 한쪽에는 수형 커넥터, 다른 쪽에는 암형 커넥터로 구성됩니다.

배터리 애플리케이션의 경우, XT30U 수/암 배터리 플러그 이 세트는 배터리 팩과 ESC, 컨트롤러, 충전기 또는 기타 DC 부하 사이에 분리 가능한 연결을 만드는 데 사용할 수 있습니다. 조립 사양을 지정할 때 구매자는 생산 전에 커넥터 종류, 전선 굵기, 전선 길이, 절연 재질 및 극성을 확인해야 합니다.

XT30을 선택해야 하는 경우는 언제일까요?

기존 XT30 설계를 유지하는 것이 XT30U로 변경하는 것보다 더 나은 경우가 여전히 있습니다. 이미 출시된 제품이 XT30 커넥터를 사용하고 있고, 전기적 설계가 테스트를 통과했으며, 커넥터를 쉽게 구할 수 있다면, 단순히 XT30U가 더 최신이라는 이유로 교체하는 것은 실질적인 이점이 거의 없을 수 있습니다.

XT30은 기존 기계적 레이아웃, 하우징 절단부, 케이블 배선 및 조립 툴링이 원래 커넥터를 중심으로 설계된 경우에도 여전히 적합할 수 있습니다.

신제품의 경우 결정은 달라집니다. 전기적 요구 사항이 유사하고 더 작은 커넥터가 기계적 설계에 유리하다면 XT30U가 일반적으로 더 매력적인 출발점이 됩니다.

실용적인 선정 체크리스트

어떤 것을 선택해야 할까요?

새로운 소형 배터리 구동 제품의 경우, 전류 및 전압 사양이 시스템 요구 사항을 충족한다면 XT30U가 일반적으로 더 나은 선택입니다. 컴팩트한 하우징 덕분에 드론, RC 항공기, LiPo 배터리, ESC 및 공간과 무게가 제한적인 기타 애플리케이션에 적합합니다.

기존 제품의 경우 XT30을 XT30U로 자동 교체할 필요는 없습니다. 기존 커넥터가 전기적, 기계적 및 생산 요구 사항을 충족하는 경우 그대로 사용하십시오. 업그레이드는 프로젝트에서 더 작은 커넥터, 수정된 배선 레이아웃 또는 향후 생산을 위한 새로운 커넥터 제품군이 필요할 때 더욱 가치가 있습니다.

무엇보다 중요한 것은 커넥터 이름만 보고 선택하지 말고, 전기적 및 기계적 사양을 완벽하게 확인하는 것입니다. 대량 주문 전에 연속 전류, 최대 전류, 전선 굵기, 접촉 저항, 작동 온도, 결합 수명, 장착 구성 및 정확한 제조업체 부품 번호를 반드시 확인하십시오.
