신에너지 자동차용 고전압 배선 하네스 및 커넥터의 설계 및 선정

디자이너들은 개발 과정에서 여러 가지 중요한 요소에 집중합니다. 자동차 고전압 배선 하네스 신에너지 자동차용 시스템입니다. 이 시스템은 커넥터 및 종단 문제, 제조 결함, 환경적 스트레스 등 부식된 접점, 느슨한 연결, 전선 단선과 같은 고장을 유발하는 요인들을 해결합니다. 재료 선택은 매우 중요한 역할을 합니다. 예를 들면 다음과 같습니다.

적절한 설계와 선택은 차량의 안전성, 효율성 및 신뢰성을 향상시킵니다.

핵심 요약

• 고전압 배선 하네스는 고장을 방지하기 위해 적절한 설계와 재료 선택을 통해 안전을 최우선으로 고려해야 합니다.

• 이중 레일 설계는 전기 누전을 방지하고 한쪽 레일에 문제가 발생하더라도 지속적인 작동을 보장함으로써 신뢰성을 향상시킵니다.

• 효과적인 절연 및 차폐는 전자기 간섭을 최소화하고 시스템 무결성을 유지하는 데 매우 중요합니다.

• 배선 하네스에 정기적인 유지보수 및 접근성 기능을 갖추면 수리가 간편해지고 커넥터의 수명이 연장됩니다.

• 커넥터에 대한 산업 표준을 준수하면 신에너지 자동차에서 호환성, 안전성 및 안정적인 성능을 보장할 수 있습니다.

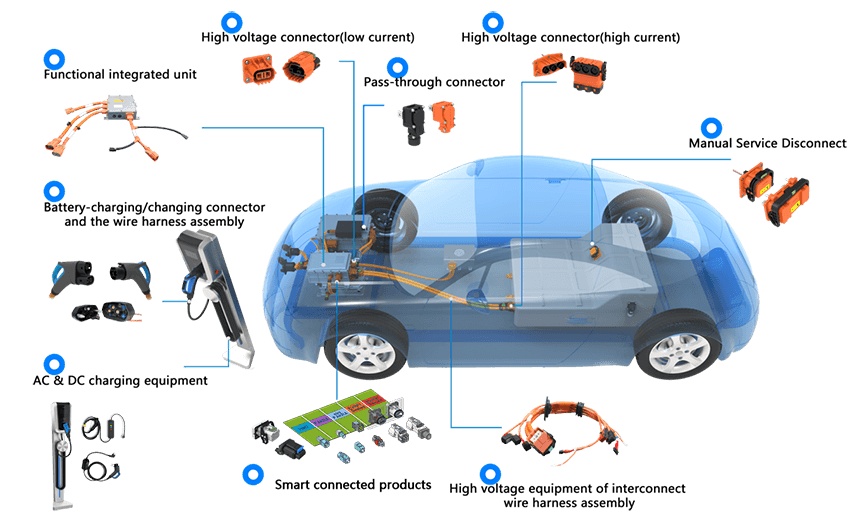

고전압 배선 하네스: 설계 원칙





시스템 아키텍처 및 이중 레일 설계

자동차 엔지니어들은 신에너지 자동차용 고전압 배선 하네스를 설계할 때 시스템 아키텍처를 최우선으로 고려합니다. 특히 이중 레일 설계는 중요한 안전 기능으로 꼽힙니다. 이 아키텍처는 고전압 회로가 차량 섀시를 귀환 경로로 사용하는 것을 방지하여 누전 및 잠재적 위험을 제거합니다. 또한 이중 레일 시스템은 이중화 기능을 제공합니다. 한쪽 레일에 문제가 발생하더라도 시스템이 계속 작동하여 신뢰성을 높이고 중단 없는 전력 공급을 보장합니다.

표준화된 설계 방식은 제조업체가 개발 주기를 단축하고 비용을 절감하는 데 도움이 됩니다. 소재의 지속적인 플랫폼화는 비용 효율성을 더욱 향상시킵니다. 특히 고전압 시스템에서는 설계의 정확성이 안전을 위해 매우 중요합니다. 엄격한 기준을 준수하면 차량의 신뢰성과 최적의 성능을 보장할 수 있습니다. 엔지니어는 개발 과정 전반에 걸쳐 이러한 기준을 준수하기 위해 반드시 해당 기준을 이해해야 합니다.

절연, 차폐 및 EMC 보호

절연 및 차폐는 고전압 배선 하네스의 안전과 전자파 적합성(EMC)의 핵심 요소입니다. 엔지니어는 가교 폴리올레핀 및 첨단 고분자와 같이 우수한 전기적 특성을 지닌 절연 재료를 선택합니다. 이러한 재료는 고전압을 견디고 전기 누전을 방지합니다.

차폐 기술은 전자기 간섭(EMI)을 최소화하는 데 매우 중요한 역할을 합니다. 일반적인 구성으로는 차폐선 편조층, 차폐선 편조와 알루미늄 호일의 조합, 편조망 또는 알루미늄 튜브 등이 있습니다. 차폐를 적절히 접지하면 외부 신호로 인한 간섭을 방지할 수 있습니다. 엔지니어는 원치 않는 간섭을 유발할 수 있는 전위차를 없애기 위해 여러 개의 접지점을 사용하지 않도록 합니다.

팁: 일체형 차폐 커넥터를 선택하면 케이블과 하네스 사이에 연속적인 연결이 보장되어 압착 시 폐쇄 루프가 형성되고 EMI가 더욱 감소합니다.

제조업체들은 강력한 EMI(전자파 간섭)에 대응하기 위해 와이어 하네스에 편조 차폐를 적용합니다. 이러한 접근 방식은 차폐 커넥터와 결합되어 시스템의 무결성을 유지하고 민감한 전자 부품을 보호합니다.

안전 및 비용 고려 사항

고전압 배선 하네스 설계에서 안전은 최우선 사항입니다. 엔지니어는 신중한 설계 전략을 통해 여러 위험 요소를 해결합니다. 아래 표는 일반적인 안전 위험 요소와 그에 대한 완화 전략을 요약한 것입니다.

제조업체들은 배선 길이와 무게를 최소화하여 비용 관리와 안전 요구 사항 사이의 균형을 맞춥니다. 또한 안전 규정을 준수하고 고품질 커넥터를 선택합니다. 이중 트랙 하네스 설계와 효과적인 차폐는 비용 효율성을 유지하면서 전자기 간섭을 완화하는 데 도움이 됩니다.

엔지니어는 은폐성과 충돌 방지 규정 준수를 고려합니다. 또한 누전 및 화재를 예방하기 위한 보호 조치를 시행합니다. 적절한 배치 설계는 탑승자의 안전에 대한 위험을 줄이고 안전한 작동을 보장합니다. 작동 전압, 작동 온도, 온도 상승, 전선 직경, 케이블 보호 및 커넥터 선택과 같은 주요 요소들이 설계 과정을 이끌어갑니다.

참고: 표준화된 설계와 연속적인 재료 플랫폼은 안전성을 향상시킬 뿐만 아니라 제조업체의 비용 절감에도 크게 기여합니다.

고전압 배선 하네스: 배치 및 배선 경로

컴포넌트 배치 및 경로 계획

엔지니어들은 고전압 배선 하네스의 배치를 정밀하게 계획합니다. 구성 요소 간의 가장 짧고 안전한 경로를 고려하는 것이죠. 이러한 접근 방식은 에너지 손실을 줄이고 열 관리를 개선합니다. 전산 유체 역학(CFD)은 열 발생 지점을 식별하는 데 도움이 됩니다. 적절한 배선 경로를 통해 온도를 8~12도까지 낮출 수 있습니다. 설계자들은 고전류와 저전압 라인의 병렬 배선을 피합니다. 이러한 방식은 전자기 간섭을 거의 75%까지 줄여줍니다. 전선과 케이블의 차폐는 민감한 전자 시스템을 방해 요소로부터 보호합니다.

참고: 전자기 간섭은 통신 시스템 및 센서 네트워크를 방해할 수 있습니다. 차폐 및 신중한 경로 계획을 통해 시스템의 신뢰성을 유지하십시오.

고정, 장착 및 진동 저항

차량 운행 중 배선 하네스는 지속적인 진동과 움직임에 노출됩니다. 엔지니어들은 하네스를 안전하게 고정하기 위해 신뢰할 수 있는 고정 방법과 특수 브래킷을 사용합니다. 또한, 배선의 길이가 지나치게 길거나 짧지 않도록 설계하여 마찰과 마모를 최소화합니다. 보호 커버는 취약 부위를 환경적 손상으로부터 보호합니다. 3중 구조의 도관 시스템은 기계적 응력을 분산시키고, 실리콘 재질의 인장 완화 앵커는 중요 부위의 인발력을 감소시킵니다. 이러한 전략들은 특히 고주파 환경에서 커넥터의 무결성을 보호하고 배선의 피로를 방지합니다.

• 적절한 레이아웃 설계는 진동 마찰을 최소화합니다.

• 특수 브래킷과 고정 방식이 안전벨트의 움직임을 방지합니다.

• 보호 덮개와 전선관 시스템은 내구성을 향상시킵니다.

유지보수 및 접근성

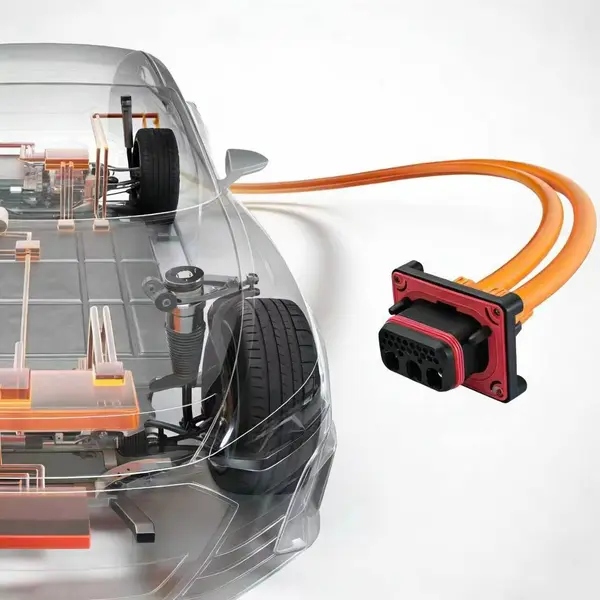

디자이너들은 유지보수와 접근성을 우선시합니다. 전기차 배선 하네스 이 시스템들은 적절한 연결과 손쉬운 서비스 접근성을 보장하는 커넥터를 사용합니다. 정돈된 배선 묶음은 간섭을 방지하고 유지보수를 간소화합니다. 3차원 레이아웃은 공간 활용도를 최적화하고 수리를 용이하게 합니다. 절연재는 금속 부품과의 우발적인 접촉을 방지하여 안전성을 향상시킵니다. 내열 및 방수 소재는 극한 조건에서도 안정성을 보장합니다. 접근성 설계로 유지보수 시 신속한 분해 및 조립이 가능합니다.

케이블 선택 기준

도체 및 절연 재료

엔지니어는 전기적 성능, 내구성 및 비용을 기준으로 도체 및 절연 재료를 선택합니다. 구리는 우수한 전도성과 내식성으로 인해 여전히 선호되는 도체입니다. 알루미늄은 특히 무게 감소가 중요한 응용 분야에서 가볍고 비용 효율적인 대안을 제공합니다.

XLPE 절연재는 탁월한 내전압성과 기계적 강도를 제공합니다. 실리콘 고무는 고온 환경에서 우수한 성능을 발휘하며 복잡한 배선 경로에 유연성을 제공합니다. 이러한 소재들을 통해 고전압 배선 하네스는 까다로운 조건에서도 안전성과 신뢰성을 유지할 수 있습니다.

단면적, 정격 전압 및 내열성

케이블 선택은 여러 기술적 기준에 따라 달라집니다.

1. 케이블 직경은 고전압 부품의 배치 및 특성과 일치해야 합니다.

2. 엔지니어들은 더 높은 전류를 처리하고 저항 손실을 줄이기 위해 단면적을 늘립니다.

3. 정격 전압은 케이블이 고장 없이 전기 부하를 견딜 수 있음을 보장합니다.

4. 내열성은 고전류 전송 중 절연 무결성을 유지합니다.

단면적이 클수록 알루미늄의 높은 저항률을 완화할 수 있지만, 크기가 커져 설치가 복잡해질 수 있습니다. 적절한 전압 정격과 내열성은 절연 파괴 및 케이블 고장을 방지하며, 특히 부하 변동이 심한 전기 자동차에서 더욱 중요합니다.

팁: 화재 안전 및 환경 보호를 강화하려면 케이블이 저연 할로겐 프리 요건과 같은 업계 안전 표준을 충족하는지 항상 확인하십시오.

차폐 및 외피 재료

차폐 및 외피 재질은 케이블을 전자기 간섭과 가혹한 환경으로부터 보호합니다. 엔지니어들은 안전성과 내구성을 모두 보장하기 위해 첨단 소재를 사용합니다.

할로겐 프리 난연제(HFFR) 화합물은 탁월한 난연성과 환경 안전성을 제공합니다. 재활용 가능한 열가소성 엘라스토머(TPE)는 유연성과 열 성능을 제공하는 동시에 지속 가능성 목표 달에도 기여합니다. 이러한 기술 발전은 제조업체가 엄격한 안전 및 환경 기준을 충족하는 데 도움이 됩니다.

커넥터 선택 및 표준





커넥터 유형 및 성능 요구 사항

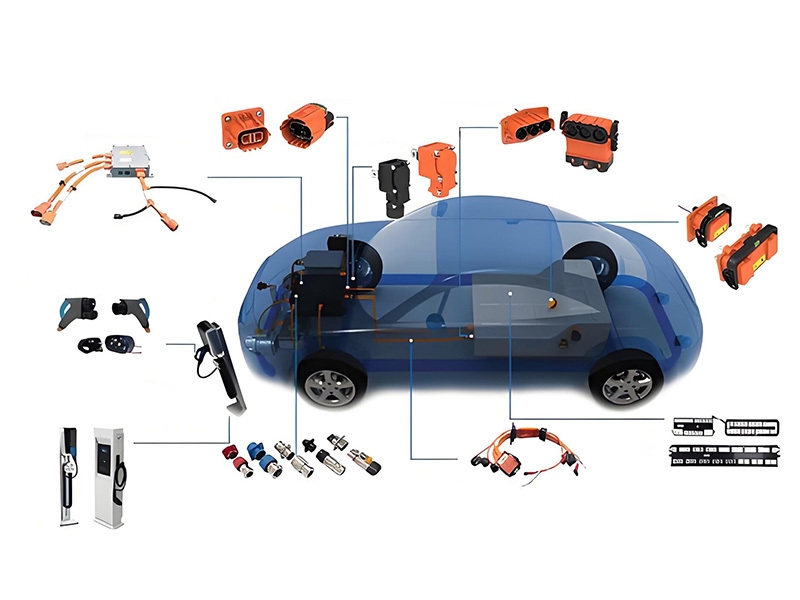

자동차 엔지니어들이 선택합니다 고전압 자동차 커넥터 고전압 배선 하네스의 신뢰성을 보장하기 위해 엄격한 성능 기준에 따라 설계되었습니다. 가장 일반적인 커넥터 유형으로는 LV(저전압) 표준 커넥터, USCAR 커넥터 및 JIS 커넥터가 있습니다. 각 유형은 호환성 및 안전성에 대한 특정 산업 표준을 충족합니다.

커넥터는 일관된 전기적, 기계적 및 환경적 성능을 제공해야 합니다. 다음 표는 필수 요구 사항을 요약한 것입니다.

엔지니어들은 안정적인 접촉 압력을 유지하고 저항을 최소화하는 커넥터를 우선적으로 고려합니다. 또한 부식 및 환경적 열화에 강한 재료를 선택합니다. 첨단 제조 기술은 정밀도와 내구성을 보장하여 전기 접촉 불량 및 절연 파괴 위험을 줄입니다.

팁: 견고한 잠금 메커니즘과 높은 IP 등급을 갖춘 커넥터를 선택하면 전기 자동차 애플리케이션에서 안전성과 수명이 모두 향상됩니다.

기계, 전기 및 환경 기준

고전압 커넥터는 엄격한 기계적, 전기적 및 환경적 기준을 준수해야 합니다. 이러한 기준은 사용자를 보호하고 까다로운 조건에서도 안정적인 작동을 보장합니다.

제조업체는 감전을 방지하고 사용자를 보호하는 안전 기준을 준수합니다. 성능 기준은 커넥터가 다양한 환경에서 안정적으로 작동하는지 검증합니다. 주요 자동차 제조업체가 정립한 설계 요건은 다양한 차량 플랫폼에서 호환성과 안전성을 보장합니다.

엔지니어들은 고전압 커넥터의 품질이 전기적 성능에 직접적인 영향을 미친다는 것을 알고 있습니다. 제조 정밀도는 기계적 신뢰성에 영향을 미치며, 환경 성능은 도로에서의 안전한 운행에 매우 중요합니다.

• 고전압 커넥터는 높은 품질 및 제조 정밀도 기준을 충족해야 합니다.

• 이러한 커넥터는 차량 안전에 매우 중요한 역할을 하기 때문에 고급 제품으로 간주됩니다.

제조업체들은 커넥터의 신뢰성을 검증하기 위해 엄격한 테스트 프로토콜을 시행합니다. 접촉 불량, 절연 파괴, 기계적 연결 문제와 같은 고장 유형을 분석합니다. 토폴로지 진단 소프트웨어와 같은 고급 진단 도구는 커넥터 결함을 식별하고 우선순위를 정하는 데 도움을 주어 유지보수를 간소화하고 가동 중지 시간을 줄입니다.

안전 기능 및 서비스 용이성

고전압 커넥터의 안전 기능은 사용자와 차량 시스템 모두를 보호합니다. 엔지니어는 조립, 수리 및 작동 중 작업자의 안전을 위해 고전압 연동 루프(HVIL) 기술을 통합합니다. HVIL은 회로 차단기 역할을 하여 고전압 연결에 문제가 발생하면 운전자에게 경고합니다. 또한 저전압 루프를 통해 커넥터를 모니터링하고 신호가 차단되면 문제를 알려줍니다.

• HVIL은 회로가 불완전할 경우 시스템 전원이 켜지지 않도록 하여 안전성을 향상시킵니다.

• 손가락 끼임 방지 및 접촉 안전 차단 기술은 고전압 부품과의 우발적인 접촉을 방지합니다.

• 퓨즈가 내장된 커넥터는 전류 급증 시 배터리를 차단하여 치명적인 사고를 방지합니다.

커넥터 설계에서 서비스 용이성은 여전히 ​​중요한 고려 사항입니다. 현장 교체 가능한 핀은 가동 중지 시간을 최소화하고 현장 서비스를 가능하게 하여 생산성을 향상시킵니다. 최대 5만 회의 작동 수명을 자랑하는 커넥터는 총 소유 비용을 절감합니다. 인체공학적 설계로 한 손으로 쉽게 조작할 수 있어 반복 동작으로 인한 부상 위험을 줄입니다. 추가 도구 없이 빠르게 연결할 수 있어 유지 보수 효율성을 높입니다.

엔지니어들은 전기 접촉 불량, 절연 파괴, 오염, 아크 발생, 물리적 손상과 같은 일반적인 고장 원인을 해결합니다. 또한 부식 및 환경적 열화에 강한 재료를 선택합니다. 세심한 설계 고려를 통해 커넥터의 견고성을 향상시키고, 엄격한 테스트 프로토콜을 통해 신뢰성과 안전성을 보장합니다.

참고: 고전압 배선 하니스와 커넥터의 적절한 테스트 및 취급은 작동 중 고장을 방지하는 데 매우 중요합니다. 고급 진단 방법과 신중한 재료 선택은 시스템의 무결성과 차량 안전을 유지하는 데 도움이 됩니다.

자동차 엔지니어는 고전압 배선 하니스와 커넥터에 대한 업계 모범 사례를 준수함으로써 최적의 안전성과 신뢰성을 확보합니다. 이들은 전기적 요구 사항을 파악하고, 상세한 회로도를 작성하며, CAD 모델링을 사용하여 정확한 배선 경로를 설계합니다. 국제 표준을 준수하면 단락 및 전자기 간섭과 같은 위험을 줄일 수 있습니다. 다음 체크리스트는 필수적인 설계 단계를 보여줍니다.

이러한 원칙을 적용하면 차량 성능, 안전성 및 산업 표준 준수 수준이 향상됩니다.

자주 묻는 질문

신에너지 자동차에 사용되는 고전압 커넥터를 선택할 때 어떤 기준이 지침이 되나요?

자동차 엔지니어들은 USCAR, JIS, LV와 같은 표준을 준수합니다. 이러한 표준은 호환성, 안전성 및 신뢰성을 보장하며, 전압, 전류, 기계적 내구성 및 환경 저항성에 대한 요구 사항을 명시합니다.

엔지니어들은 어떻게 고전압 배선 하네스의 안전을 확보할까요?

이 제품들은 고전압 저항 절연 재료를 사용합니다. 전자기 간섭을 줄이기 위해 차폐 장치를 적용했습니다. HVIL과 같은 안전 기능과 견고한 잠금 장치는 우발적인 접촉 및 연결 해제를 방지합니다.

제조업체들이 도체 재료로 알루미늄보다 구리를 선호하는 이유는 무엇일까요?

구리는 뛰어난 전도성과 내식성을 제공합니다. 또한 안정적인 전력 공급을 지원하고 에너지 손실을 줄여줍니다. 알루미늄은 가벼운 대안이지만 동일한 성능을 내려면 더 큰 단면적이 필요합니다.

커넥터와 하네스의 수명을 연장하는 유지 관리 방법에는 어떤 것들이 있을까요?

정기적인 점검을 통해 마모, 부식 또는 연결 불량을 조기에 발견할 수 있습니다. 엔지니어는 접점 청소, 씰 점검 및 손상된 부품 교체를 권장합니다. 적절한 유지보수는 안정적인 작동을 보장하고 고장 위험을 줄여줍니다.
