과열, 전압 강하 또는 현장 고장 없이 신에너지 장비용 배선 하네스를 선택하는 방법

신에너지 장비에서 배선 하네스는 종종 보조 부품으로 취급되는데, 이는 위험한 관행입니다. 배터리 팩, 전기차 충전 모듈, 태양광 에너지 저장 장치, 제어 캐비닛, 드론, 휴대용 전원 시스템 등에서 배선 하네스는 전체 장비의 전기적 성능에 매우 중요한 역할을 합니다. 불량 커넥터, 잘못된 전선 굵기, 부실한 압착, 또는 과도한 굽힘 반경은 전압 강하, 발열, 신호 불안정, 그리고 조기 고장을 초래할 수 있습니다.

진정한 문제는 단순히 "어떤 케이블을 사야 할까?"가 아닙니다. 더 중요한 질문은 "설치 후 이 하네스가 어떤 전류, 온도, 진동, 공간 제약, 작동 주기 및 유지 보수 조건에 노출될 것인가?"입니다. 이러한 세부 사항을 명확히 파악하면 선택이 훨씬 더 정확해집니다.

이 가이드에서는 엔지니어와 구매자가 도면에서만이 아닌 실제 장비에서 안정적으로 작동하는 배선 하네스를 선택하는 방법을 설명합니다.

1. 전압뿐 아니라 전류부터 시작하세요

많은 팀들이 특히 고전압 또는 배터리 시스템에서 전압 정격에 먼저 집중합니다. 전압 정격도 중요하지만, 열을 발생시키는 주요 원인은 전류입니다. 전류가 도체를 통과할 때 저항으로 인해 에너지의 일부가 열로 변환됩니다. 전류가 높을수록, 또는 접촉 저항이 높을수록 온도가 더 빨리 상승합니다.

소형 전력 장비의 경우, 케이블 하네스가 배터리, PCB, 릴레이, 팬 또는 알루미늄 프레임 근처의 밀폐된 하우징 내부에 설치되는 경우가 많기 때문에 이 점이 중요합니다. 개방된 공간에서는 괜찮아 보이는 케이블도 밀폐된 공간 내부에서는 과열될 수 있습니다.

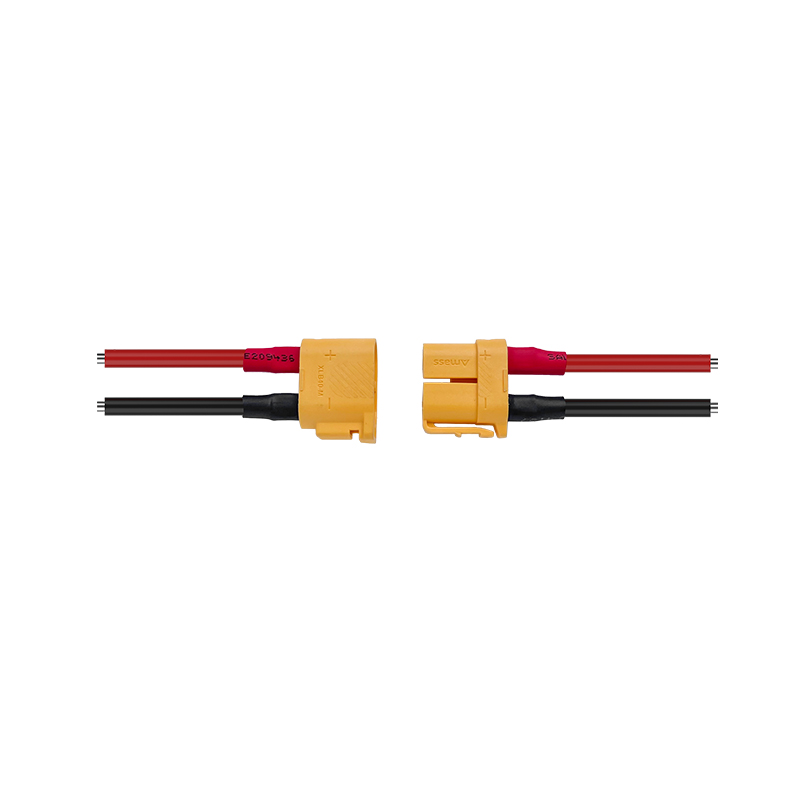

소형 고전류 연결용으로는 다음과 같은 제품이 있습니다. 저저항 XT30 전원 케이블 배터리 구동 장비 또는 신에너지 장비에서 짧은 경로, 안정적인 접촉 및 에너지 손실 감소가 필요한 경우에 유용합니다.

2. 하네스를 선택하기 전에 전압 강하를 예측하십시오.

전압 강하는 초기 설계 단계에서 간과하기 쉬운 문제 중 하나입니다. 시스템이 단시간 전원 켜기 테스트는 통과하더라도 케이블 끝단에서 장치에 충분한 전압이 공급되지 않아 최대 부하에서 고장날 수 있습니다. 이러한 현상은 배터리 모듈, DC 모터, 컨트롤러, 조명 시스템, 통신 모듈 및 충전 장비에서 흔히 발생합니다.

실용적인 규칙은 간단합니다. 케이블이 길수록, 전류가 높을수록 전선 굵기와 도체 저항에 더욱 주의를 기울여야 합니다. 짧은 하네스의 경우 전류, 열, 작동 주기 및 설치 공간이 허용하는 한 더 가는 전선을 안전하게 사용할 수 있습니다.

매번 가장 굵은 전선을 선택하는 것이 목표는 아닙니다. 과도하게 굵은 케이블은 비용, 무게, 굽힘 난이도 및 설치 시간을 증가시킵니다. 더 나은 방법은 부하를 계산하고, 작동 주기를 확인하고, 열 조건을 점검한 후 균형 잡힌 하네스를 선택하는 것입니다.

3. 열팽창을 품질 검사 도구로 활용하십시오.

배선 하네스는 외관만으로 판단해서는 안 됩니다. 두 개의 배선이 거의 똑같아 보일지라도 부하가 걸렸을 때 성능은 매우 다를 수 있습니다. 이러한 차이는 도체의 순도, 도금, 단자 접촉력, 압착 압축률, 절연 품질 등에 숨겨져 있는 경우가 많습니다.

온도 상승 테스트를 통해 더 명확한 상황을 파악할 수 있습니다. 제어 전류 테스트 동안 하네스는 전선, 커넥터 및 주변 부품의 안전 온도 범위 내에 유지되어야 합니다. 커넥터가 케이블보다 훨씬 뜨거우면 접촉 저항이 문제인 경우가 많습니다. 케이블 전체가 뜨거워지면 전선 굵기가 너무 가늘거나 설치 환경에 비해 전류가 너무 높을 수 있습니다.

충전 장비 및 제어 박스의 경우, 400mm 전기차 충전 와이어 하네스 특정 케이블 길이, 안정적인 단자 연결, 그리고 소형 전기 배선 내에서 낮은 임피던스가 필요한 프로젝트에 도움이 될 수 있습니다.

4. 커넥터를 실제 작업 환경에 맞추십시오.

커넥터 선택은 단순히 핀 개수만 고려하는 것이 아닙니다. 전류, 전압, 진동, 플러깅 빈도, 방수 등급, 잠금 구조, 접점 재질, 설치 공간 등 여러 요소를 고려해야 합니다. 테스트 벤치에서 정상적으로 작동하는 커넥터라도 움직이는 차량, 드론, 로봇 또는 옥외 전원 박스에서는 헐거워질 수 있습니다.

신에너지 및 산업 설비의 경우, 연결 강도는 특히 중요합니다. 커넥터가 헐거우면 간헐적인 저항이 발생할 수 있습니다. 간헐적인 저항은 아크를 발생시킬 수 있습니다. 아크는 단자를 손상시키고 열을 증가시키며, 결국 완전한 고장을 초래할 수 있습니다. 따라서 대량 생산 전에 커넥터의 적합성, 삽입력 및 단자 고정력을 점검해야 합니다.

실외 또는 반실외 장비의 경우 방수 및 방진 기능도 고려해야 합니다. 태양광 발전 시스템, 휴대용 에너지 저장 제품 및 충전 모듈은 비, 습기, 먼지 및 온도 변화에 노출될 수 있습니다. 하네스는 적절한 절연, 밀봉 및 장력 완화 장치를 사용하여 접촉 부위에 습기가 침투하는 것을 방지해야 합니다.

5. 크림핑을 과소평가하지 마세요

배선 하네스 고장의 많은 원인은 압착 과정에서 발생합니다. 제대로 압착하면 기계적 강도와 전기적 연속성이 모두 확보됩니다. 압착이 불량하면 간단한 연속성 테스트는 통과할 수 있지만, 전선 가닥이 손상되거나 헐거워지거나 불균일하게 압착되어 나중에 고장이 발생할 수 있습니다.

전문적인 배선 생산에서는 압착 높이, 인장력, 단자 위치, 피복 제거 길이 및 육안 검사를 철저히 관리해야 합니다. 특히 고전류 제품의 경우, 압착 부위는 단순한 조립 단계가 아니라 매우 중요한 전기적 연결 부위로 간주해야 합니다.

진동, 움직임 및 무게 제한이 있는 응용 분야의 경우, 맞춤형 드론 전원 공급 하네스 소형 장비에서 더욱 깔끔한 라우팅, 향상된 전력 공급 및 안정적인 연결 지점을 지원할 수 있습니다.

6. 생산 전에 경로를 계획하십시오.

잘 만들어진 하네스라도 설치가 잘못되면 제 기능을 하지 못할 수 있습니다. 급격한 굴곡, 날카로운 금속 모서리, 뜨거운 표면, 움직이는 부품, 그리고 케이블을 잡아당기는 행위는 절연체나 도체를 손상시킬 수 있습니다. 주문 전에 엔지니어링 팀은 제품 내부의 경로를 확인하고 모든 위험 영역을 표시해야 합니다.

효율적인 케이블 배선은 일반적으로 네 가지 원칙을 따릅니다. 가능하면 전원 케이블을 민감한 신호선에서 멀리 떨어뜨려 놓으십시오. 열원 근처에 케이블을 두지 마십시오. 커넥터 근처에는 충분한 굽힘 반경을 확보하십시오. 진동이나 움직임으로 인해 단자에 무리가 갈 수 있는 부분에는 고정 지점을 추가하십시오.

내부 배선이 복잡한 장비의 경우 라벨을 사용하는 것이 매우 유용합니다. 열수축 라벨, 색상 코드, 커넥터 키 지정 및 명확한 도면은 설치 오류를 줄이고 유지 보수 시간을 단축시켜 줍니다. 이는 에너지 저장 캐비닛, 제어 박스, 로봇, 충전 파일, 의료 또는 산업 장비와 같이 서비스 시간이 중요한 장비에 특히 도움이 됩니다.

7. 구매자와 엔지니어를 위한 간단한 선택 차트

8. 맞춤형 하네스를 주문하기 전에 무엇을 물어봐야 할까요?

공급업체를 선정하거나 샘플을 확인하기 전에 간단한 기술 체크리스트를 작성하십시오. 이렇게 하면 반복적인 수정을 방지하고 제조업체가 적절한 전선, 커넥터 및 단자 조합을 추천하는 데 도움이 됩니다.

최적의 배선 하네스는 항상 가장 비싼 제품이 아닙니다. 전기 부하, 설치 공간, 온도 조건, 기계적 응력 및 생산 공정에 가장 적합한 제품입니다. 신에너지 장비의 경우 이러한 적합성은 안전성, 효율성 및 사후 관리 비용에 직접적인 영향을 미칩니다.

샘플을 평가할 때는 외관만 보지 마십시오. 도체, 단자 결합 상태, 압착 품질, 발열, 라벨링 및 배선 편의성을 확인해야 합니다. 설치가 쉽고, 전류에 안정적이며, 유지보수가 용이한 배선은 숨겨진 위험을 초래하는 저가 부품보다 훨씬 더 많은 시간과 노력을 절약해 줄 것입니다.

고장 발생 가능성을 중심으로 하네스를 제작하세요. 도면을 기준으로 제작하지 마세요.

대부분의 배선 문제는 예측 가능한 원인으로 거슬러 올라갈 수 있습니다. 도체에 너무 많은 전류가 흐르거나, 절연체에 과도한 열이 가해지거나, 커넥터에 과도한 진동이 발생하거나, 굽힘 반경을 위한 공간이 부족하거나, 출하 전 테스트가 부족한 경우 등이 원인입니다. 우수한 배선 하네스 설계는 이러한 위험 요소를 조기에 파악하고 제품이 고객에게 도달하기 전에 제거합니다.

배터리 시스템, 전기차 충전 장비, 태양광 에너지 저장 장치, 로봇, 드론 및 산업용 제어 캐비닛과 같은 장비에서 배선 하네스는 기능적인 전력 부품으로 간주되어야 합니다. 전선 굵기, 커넥터, 단자, 압착 방식, 라벨링 및 테스트 과정을 함께 고려하여 선택하면 최종 장비가 실제 사용 환경에서 더욱 안전하고 깔끔하며 신뢰할 수 있게 됩니다.
